最近设计FPGA的开发板,内核1.2V的电压采用的是凌特公司的LTC3546,输入电压是5V,目前遇到了很头疼的问题

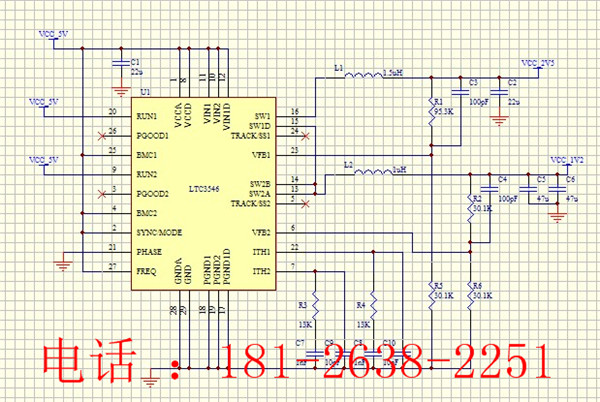

输出电压有两个通道,第一是1.2V/3A,第二是2.5V/1A,现在的问题是,两个通道空载都是正确的,但是一接负载,2.5V端的电压是正确的,1.2V的输出电压变成了5V,VFB的电压也不对,原理图如下:

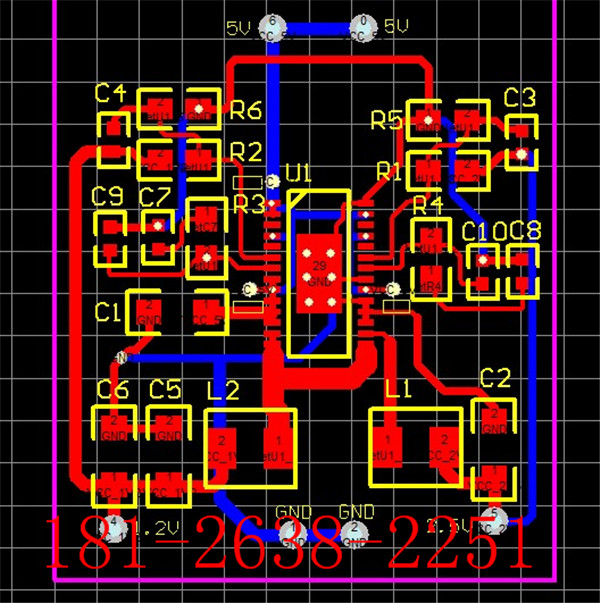

下面是PCB布线图
另外附上LTC3546的datasheet
LTC3546.pdf(447.03KB,下载次数:29)2013-5-2811:22上传
点击文件名下载附件
断开后续负载,拿电阻试下
jjjyufan发表于2013-5-2812:15
断开后续负载,拿电阻试下
谢谢关注,前面说的负载就是接的电阻,由于第一次上电发现电压等级不对,就把后续负载断掉了,怕烧了芯片
本帖最后由jjjyufan于2013-5-2815:44编辑
翻开规格书好好先研究下
看看规格书的布局走线
会不会器件没焊接好?按道理Vout-2.5V和1.2V只是电阻分压不同,VFB1应该有输出吧,VFB2没输出,那1.2V肯定没输出了。
PCB走线相当的烂
到主页找到元件型号,旁边一般会有评估板链接……参考评估板来布局、布线……
随便一看,你的线太细了,电感估计也没选对(电流、频率)
看看1.2V那里的开关有没有开启,貌似开关管一直开启了。
楼主为什么不严格按照datasheet上的电路使用啊。
LZ原理图电路设计的有问题,2.5V输出和1.2V输出调换,反馈电阻调整,SW1是低电压断开关输出。

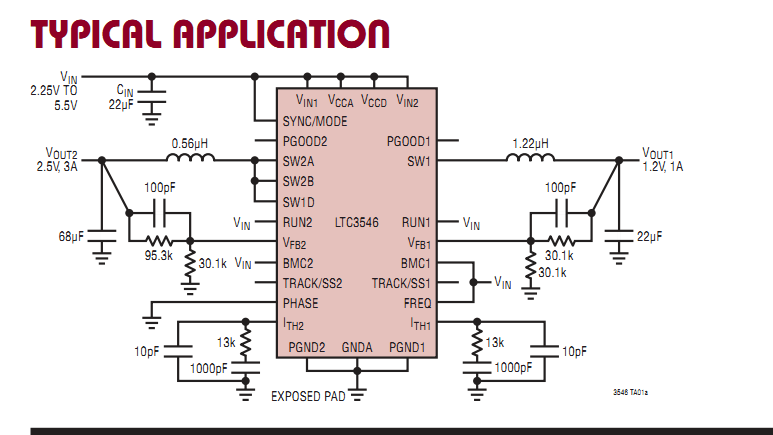

仔细看看LTC3546的datasheet的经典应用电路。
烧了FPGA可就亏大了。
yang_2006发表于2013-5-3109:27
LZ原理图电路设计的有问题,2.5V输出和1.2V输出调换,反馈电阻调整,SW1是低电压断开关输出。
仔细看看LTC35...
不好意思,这几天忙着跑来跑去,没来得及看帖子
我的原理图基本上是按照datasheet上来的,当时没有严格按照上面来,是因为参考了德致**司的一款开发板,上面用的这款芯片,原理图也和我画的一样,现在看了下,就是输出电容以及电感选取不太合理,目前主要是考虑电感问题,感觉感抗取得过大了,按照datasheet上面的计算应该是大于等于0.39uH,但我取的是1uH的,大的太多,不知道会不会有问题。
hjf2001发表于2013-5-2921:07
会不会器件没焊接好?按道理Vout-2.5V和1.2V只是电阻分压不同,VFB1应该有输出吧,VFB2没输出,那1.2V肯定没...
焊接应该是没问题的,因为焊了不只一块,都是同样的问题
mohanwei发表于2013-5-3016:23
到主页找到元件型号,旁边一般会有评估板链接……参考评估板来布局、布线……
随便一看,你的线太细了,电...
嗯,后来查找了下评估板的原理图,发现电感选取的有问题,感值选的是1uH的,按照datasheet上面计算应该是0.39uH左右,但是datasheet给出的公式是大于等于0.39uH,现在的问题就是不知道选的大的过多会不会出问题,说实话第一次设计板子,基本上都是参考的人家的,本身又不是搞这个专业的,所以现在纠结的很
st.you发表于2013-5-3016:12
PCB走线相当的烂
我也知道走线烂,但PCB走线应该不会导致这种问题吧
本帖最后由garin223于2013-6-312:26编辑
楼主别担心,耐心的调调板子,会解决问题的。
请问一下楼主,你的1.2V,2.5V负载电流分别是带多大?
1.2V的电感,规格书上推荐要2.2uH的。
你拍一张电源部分的实际焊接图上来,我帮你看看。
负载是纯阻性负载么?另外阻抗是多少??
garin223发表于2013-6-311:55
楼主别担心,耐心的调调板子,会解决问题的。
请问一下楼主,你的1.2V,2.5V负载电流分别是带多大?
1.2V的...
感谢回复,1.2V和2.5V分别的最大电流是3A和1A,目前负载断开了,然后接的电阻代替负载,现在出现了新的问题,发现接3k左右的电阻时,1.2V输出电压时而正确(1.2V),时而错误(5V),但是接小电阻比如100左右时,电压一直是错误的(5V)
grasswolfs发表于2013-6-312:21
负载是纯阻性负载么?另外阻抗是多少??
对,就是纯电阻,多种阻值都试过,现在发现接3k左右的电阻时,1.2V输出电压时而正确(1.2V),时而错误(5V),但是接小电阻比如100左右时,电压一直是错误的(5V)
gg1216gg发表于2013-6-610:31
对,就是纯电阻,多种阻值都试过,现在发现接3k左右的电阻时,1.2V输出电压时而正确(1.2V),时而错误(5V)...
重新看一下你外围的电阻电容值,看看有没有低级错误,比如电阻电感电容取得时候值看错了之类的
