书接上回
3谐振回路电流测量方法 要求电流波形时,可使用三种方法来测量电流。
小容限功率电阻电流变换器(CT) 直接通过电流探针来测量谐振回路电流 第一种方法是小容限功率电阻,其与谐振回路中的其它组件串联。
这种电阻必须拥有高分辨率和良好的温度性能。
正常情况下,谐振回路通过一个端子连接接地,这样可以减少测量的共模噪声。
另外,它还是一种测量谐振回路电流的简单方法。
但是,它会增加功耗,特别是在强电流条件下。
另一方面,它改变了谐振参数,并使其偏离初始设计。
同时,由于要求高性能,因此它的成本价格也很高。
图4电流变换器等效模型
第二种方法是电流变换器(CT),其一次侧与谐振回路串联。
相比功率电阻(第一种方法),这种方法的电阻较低,并且其功耗也低于功率电阻方法。
另外,相比谐振回路的Lr和Lm,CT的磁电感小到可以忽略不计。
但是,由于许多寄生参数原因,CT并非是一种最佳解决方案。
图4显示了CT的等效模型。
由于二次漏电感远大于一次漏电感,因此漏电感设置在二次侧。
图4中:Cps为一次线圈和二次线圈之间的寄生电容。
Cp为一次侧的寄生电容。
Cs为二次侧的寄生电容。
Lm为CT的磁电感。
R为采样电阻。
当使用硬开关开启或者关闭MOSFET时,电路状态立刻剧烈变化。
这时,产生大量的开关噪声。
这种噪声通过Cps耦合到CT的二次侧。
另外,噪声还流经Cp和Cs.Lm和Lleak也受到影响。
如果使用通用电压探针来测量R的电压,则通常会出现一个高电压峰值;但是,如果使用差分电压探针,则Cps耦合的共模噪声被消除,并且仅剩下差模噪声。
电压峰值得到了有效降低。
然而,差模电压探针测量的波形仍非真正的电流波形。
第三种方法是直接使用电流探针测量谐振回路电流。
正常情况下,电流探针拥有较高的带宽,足以进行电源系统检测。
例如,Tektronix设计的TCP202便是一种DC耦合电流探针,其拥有高达50MHz的DC带宽。
LLC谐振回路电流频率为100kHz.电流探针具有较高的性能,可以显示近似真实的电流波形。
只需要一条短线,把它与回路中的其它组件串联在一起,这样便组成了一个最低成本的电流波形观察方法。
但是,电流探针测量的电流信号不能用于其它目的,例如:回路控制、保护电路等。
UCC25600 300W EVM演示了前面的分析。
图5中,使用不同方法对谐振回路电流进行测量。
CH2和CH3均由CT测量,差别是,"差分"电压探针用于对CH2中CT输出端的电压信号进行采样,而"共模"电压探针则用于对CH3中CT输出端的电压信号进行采样。
CH4通过电流探针直接测量。
图5(b)和5(c)中,单独测量CH2和CH3,但在图5(d)中,同时对它们进行测量。
在图5(a)中,相比CH4,可在CH3中看到大电流脉冲,其为严重噪声。
在图5(b)和图5(c)中,相比CH3,CH2的电流脉冲得到极大降低,因为消除了共模噪声;但是,差模噪声仍然存在,因此CH2的电流脉冲大于CH4.在图5(d)中,CH2和CH3同时被测量,因为在内部示波器,所有示波器探针接地均连接。
CH3的共模噪声会影响CH2.图5(d)中CH2和CH3的波形相同,其表明在图5(b)和图5(c)中,CH3和CH2的共模噪声结果相同。

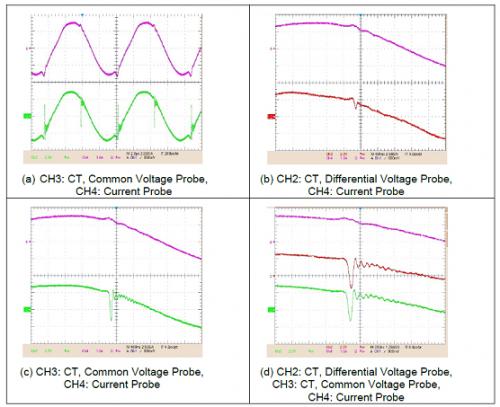

图5使用不同方法对谐振回路电流进行测量
根据实验结果,前述分析得到了证实。
在低电流条件下使用功率电阻方法,而采样电流信号可用于实现其它功能。
在高电流条件下使用CT,采样电流信号可用于实现其它功能。
如果给CT添加补偿和滤波器,则效果更好。
在所有情况下都可以使用电流探针,但其采样电流信号不可以用于其它功能。
请注意:推荐使用小范围电流探针来测量低电流。
同样,推荐使用大范围电流探针来测量高电流。
4实验 为了验证第2小节的分析结果,我们使用TI的LLC谐振半桥转换器300W评估模件来获得7组数据。
所有参数均经过设计和优化,Lr = 55 ?H、Lm = 280 ?H、Cr = 24 nF、Cs1 = 340 pF,并且必须测量出Vin, VCr和ILr. 图6显示了谐振回路电流、DS电压和VCr(ZVS期间波形),其中,CH2为谐振回路电流波形。
在图6(a)中,CH1为DS电压波形。
在图6(b)中,CH1为Cr波形的电压。
通过电流探针测量谐振回路电流,并使用差分电压探针来测量DS电压和Cr电压。
表1列出了所有数据:ILr1为ZVS之初ILr的值,ILr2为ZVS结束时ILr的值,而ΔIcal则为通过方程式13到方程20计算的结果。
由于这些方程式都太复杂,因此我们使用Mathcad来简化计算。
对比ΔI和ΔIcal我们可以知道,ΔIcal接近于ΔI,这表明第2小节中参考文献「3」的分析是正确和合理的。
ΔIcal和ΔI的差值由寄生参数和测量误差所造成。
图6谐振回路电流、DS电压及ZVS期间VCr波形

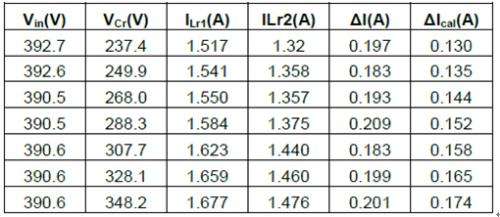

表1参数值
5结论 LLC可以提供宽输入电压范围的高效率。
我们分析了LLC的谐振回路电流,并通过大量方程式说明了所有电能参数的关系。
文章讨论了三种电流测量方法及其应用、优点和缺点。
实验结果证明了分析的正确性。
参考文献 「1」《宽负载范围LLC谐振转换器的高效率优化》,作者:Ya Liu.美国弗吉尼亚州布莱克斯堡:2007年弗吉尼亚理工学院及州立大学硕士学位论文。
「2」《8引脚高性能谐振模式控制器》。
2008年9月《TI UCC25600产品说明书》(SLUS846B),2011年7月修订。
「3」LLC谐振半桥转换器300W评估模块。
2009年4月《TI用户指南》(SLUU361)。
