本人毕设要做平衡车,电池电压为64V,现需要降压到12V本人模电没学好不会设计电路犯难几个星期求各位大神指点啊!!!
下图为我买的平衡车他的方案我抄出来的
功率是多少?如果功率不是太大的话,随便找个AC-DC芯片,做个BUCK就可以了
yytda发表于2015-1-2118:11
功率是多少?如果功率不是太大的话,随便找个AC-DC芯片,做个BUCK就可以了
我也是新手,不是很理解
你去看看LTC3810,linear公司的。
不要用这种极低成本的.用专用芯片来做降压.精度高,简单.
要省钱的话,看看本版精华帖里的34063方案
不差钱,小体积,美观的话看4L提供的公司,到官网去找找。
。
。

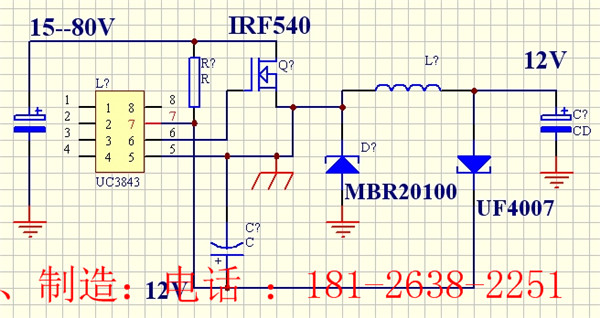

楼主,我看你也是个人DIY,所以就应该用那些比较常见的芯片为好,而那些专用的芯片不但价格高,而且你个人还不容易买到,我这里帮你画了个图,你按照这个图,绝对是一次性成功,不想用这个,也可以用34063也行,有不明白的地方就继续问
34063这个会方便些,也省钱
14V,12V?
yytda发表于2015-1-2208:17
楼主,我看你也是个人DIY,所以就应该用那些比较常见的芯片为好,而那些专用的芯片不但价格高,而且你个人...
非常感谢!
还有点疑问,
1、UC3843其他没接引脚均为用不到?
2、我需要电流至少1A这个电路能达到吗
3、电路中中间那个爪字型的东西是什么。
。
。
。
万分感谢
啧啧啧发表于2015-1-2209:44
非常感谢!
还有点疑问,
1、UC3843其他没接引脚均为用不到?
3843所有引脚都要用,这个只是电路主拓扑
这个电路,做10A的电源都没问题,1A更是不在话下,效率可以达到九十多
爪字型是IC的地,输入和输出共地,但和IC不共地
XL7005,一片搞定,楼主没提到电流,就不好说了。
话说34063在64V的时候不会开花????
sszxxm发表于2015-1-2211:02
XL7005,一片搞定,楼主没提到电流,就不好说了。
话说34063在64V的时候不会开花????...
楼主提到了电流是1A,如果用34063的话,需要特殊处理,才能使用这么高的电压,34063有很多缺点,我并不倾向于使用这个IC
TI有高压开关电源方案上去找。
不亦心发表于2015-1-2200:03
要省钱的话,看看本版精华帖里的34063方案
不差钱,小体积,美观的话看4L提供的公司,到官网去找找。
。
。
...
34063的输入电压只能到40V哦。
menfiss发表于2015-1-2212:29
34063的输入电压只能到40V哦。
到那个帖子里去看了再说。
。
。
看懂了:)
直接上TI的官网,找到WEBPOWERDESIGNER网页,输入要求,即画出了电路原理图,参考板图和BOM。
这电路好呀,其实就是一个振荡器,当输出电压过高,就停振,
不需要什么IC,回归BUCK本性
