系统电源是2节1.5V5号电池，经按键输入至4013，电路就是基本的4013按键电路，输出接PMOS管（IRLML6402）至负载电路，负载电路有单片机，电源芯片，一些相关外设。
系统电路最大电流为1.5A，现发现如果接4013开关电路，在最大电流时，电池电压被拉很低到2.3V左右，如果不接4013开关电路，直接给系统电源，最大电流时电池电压在2.6V左右。
现在的疑问是：IRLML6402这个PMOS管是选错了吧，为什么接上后会有这么大的差别，如果大家也觉得是PMOS管的问题，可以给我推荐几种PMOS吗？得是SOT23封装的

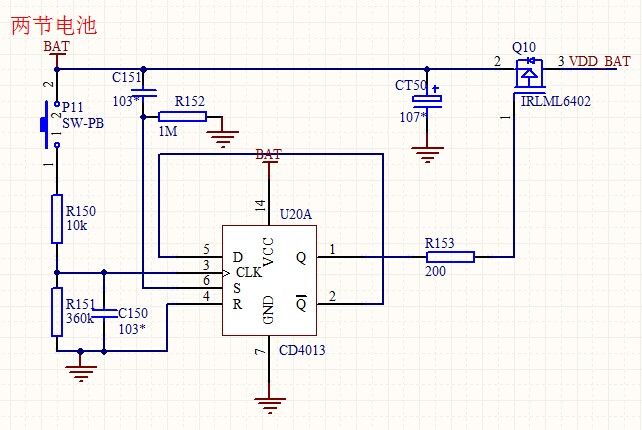

补个图

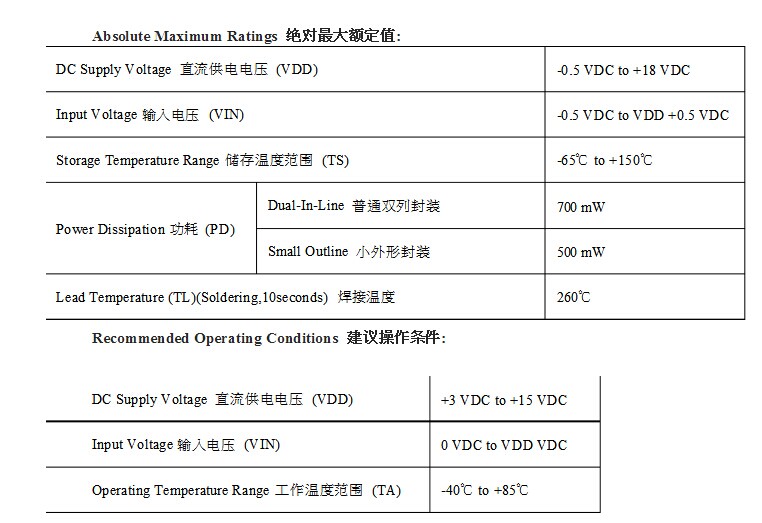

CD4000系列，VDD，3V-18V。
你这里不能用。
winterchen20发表于2014-11-619:13
补个图
我可以稳定工作
shalixi发表于2014-11-620:21
CD4000系列，VDD，3V-18V。
你这里不能用。
见上图
winterchen20发表于2014-11-620:34
见上图
超范围了，保证不了正常工作。
系统电源是2节1.5V5号电池
换1.5V2节100号电池试试？…
jjeemm77发表于2014-11-709:20
系统电源是2节1.5V5号电池
换1.5V2节100号电池试试？…
你牛逼，等你造
shalixi发表于2014-11-620:57
超范围了，保证不了正常工作。
你没搞清我帖子的意思，现在不是说他不能正常工作，是PMOS
选内阻小的PMOS，不过你电压太低，比较难
你也不明白我的意思：这个电池内阻大、不能长时间提供1.5A电流…
最大1.5A的负载电流，你用两节5#干电池，电压降到2.3V很正常。
你应该换用其他大容量、低内阻的电池。
电池电压下降后，已经接近IRLML6402的最低导通电压，场管本身也会有较大的导通压降，可以把场管换成GS导通电压更低一点的，比如AO3415。
你的描述有问题，我们不仅关心PMOS后面的电压，也关心PMOS前面的电压。
如果怀疑PMOS有问题，就是压降太大，原因无非就是导通电阻大，VGS不够。
如果怀疑电池问题，就测量带负载时电池电压。
jjeemm77发表于2014-11-1011:38
你也不明白我的意思：这个电池内阻大、不能长时间提供1.5A电流…
并不是长时间，平时电流也就在100mA左右，最大1.5A最多10秒，不好意思，前几天太忙，没上论坛
3AG1A发表于2014-11-1014:13
最大1.5A的负载电流，你用两节5#干电池，电压降到2.3V很正常。
你应该换用其他大容量、低内阻的电池。
我现在也选了AO3415,还没到货，IRLML640VGS典型值在-0.55，S级接电池正，G级接4013Q,这里会有什么问题呢？
gx_huang发表于2014-11-1014:25
你的描述有问题，我们不仅关心PMOS后面的电压，也关心PMOS前面的电压。
如果怀疑PMOS有问题，就是压降太大...
怀疑的就是PMOS压降大，IRLML6402的RDS在65毫欧，照理说这也不大啊
gx_huang发表于2014-11-1014:25
你的描述有问题，我们不仅关心PMOS后面的电压，也关心PMOS前面的电压。
如果怀疑PMOS有问题，就是压降太大...
现在我怀疑是不是G级电阻太大，我现在实际电路是200欧姆，另消抖电路那块感觉不是很可靠，关断很正常，按钮开启的时候有时候会无法开启，屏幕亮一下就灭，有的时候要按好几下才能正常开启，这时候用的是新电池，3.2V左右，电流也就在100mA左右，这是什么原因呢请教
R150选的10K,R151选的360K左右，C150选的10n（103），R153是200Ω

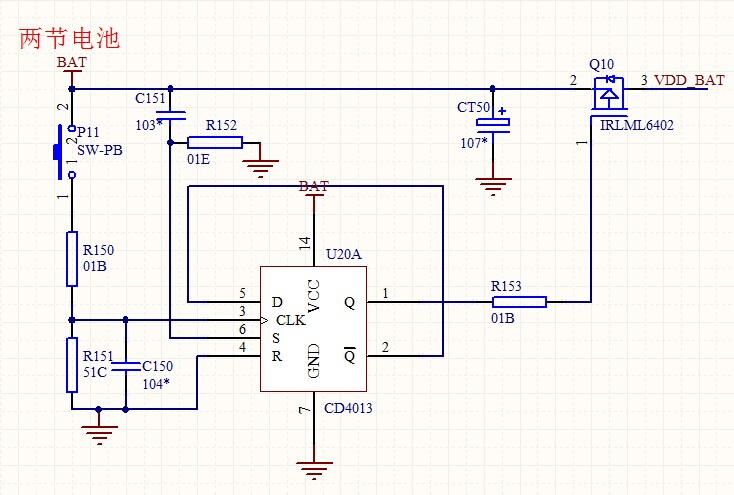

再贴个图
coody发表于2014-11-922:31
选内阻小的PMOS，不过你电压太低，比较难
6402RDS规格书写的是0.065Ω，我的电流最大在1.5A，不过也就是0.1V压降啊
0.065Ω，你得看下VGS多少V
