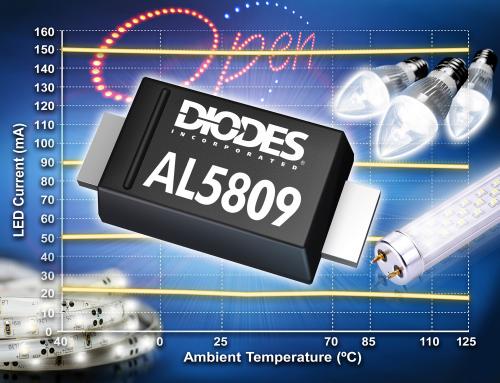

Diodes公司(Diodes Incorporated)推出恒定电流线性LED驱动器AL5809(AL5809数据手册),产品采用了稳健的双接头PowerDI-123封装,提供更精准实惠的LED恒定电流线性驱动解决方案。
AL5809具有最高达1.2W的功耗、20ppm/°C的卓越温度稳定性及高电源抑制比,能够在宽广的温度范围内提供±5%的容差,有效大幅简化针对LED灯牌、LED灯串以及低电流替换式灯具等产品的方案。
AL5809的温度范围为-40°C到+125°C,两个接头之间的工作电压范围则从2.5V到60V,并且提供多种固定输出电流选项,免除了外部电流设定电阻器。
PowerDI-123封装的固定输出电流选项包括15mA、20mA、30mA、40mA、50mA、60mA、90mA、120mA及150mA;另一款SOD-123封装的电流输出选项则有15mA、20mA、30mA、40mA和50mA。
AL5809除了能够满足电路设计对精简线性稳压器的需求 (例如免除了电感器或外部电阻器),还提供超温保护等其它功能以及驱动低和高侧LED灯串的能力。
相比市场上同类型产品及分立电路设计,这款运作简易、物料成本相宜的小型LED驱动器能够提供更精准、更全面的性能。
Diodes公司的恒定电流线性LED驱动器AL5809以一万个为出货批量,提供SOD-123、PowerDI-123及高电流60-150mA PowerDI-123等多种封装选择。
