现在一个产品需要给铅酸电池充电,用24的开关电源升至29v左右.

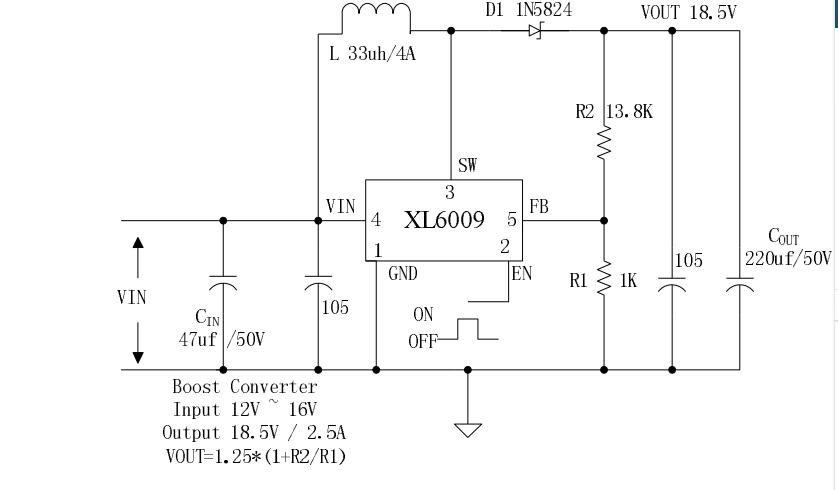

使用XL6009按照官方手册说最大4a电流,测试发现1.5a以后电压就下降了.原理图是按照官方的电路图?
XL6009.pdf(227.22KB,下载次数:19)2015-2-612:26上传
点击文件名下载附件
我真没看明白。
。
。
输入12-16V,输出18.5V
haitun1895发表于2015-2-613:33
我真没看明白。
。
。
输入12-16V,输出18.5V
这张图示官方datasheet上截图的.实际是24v输入,29v输出.
4A是开关电流,不是输出电流。
开关管电流多少输出都能提供多少电流你要逆天么?自己找本基本的电源书看看。
表示对楼主的表述不理解
表示你对规格书理解错误,你可以试着外接MOS,加大电流输出
楼上正解;
只有外接MOS才能搞,要不电流达不到
lin5674675发表于2015-2-711:28
表示你对规格书理解错误,你可以试着外接MOS,加大电流输出
这个器件本身内部有个4A电流的MOS,我再外接mos有没有必要?

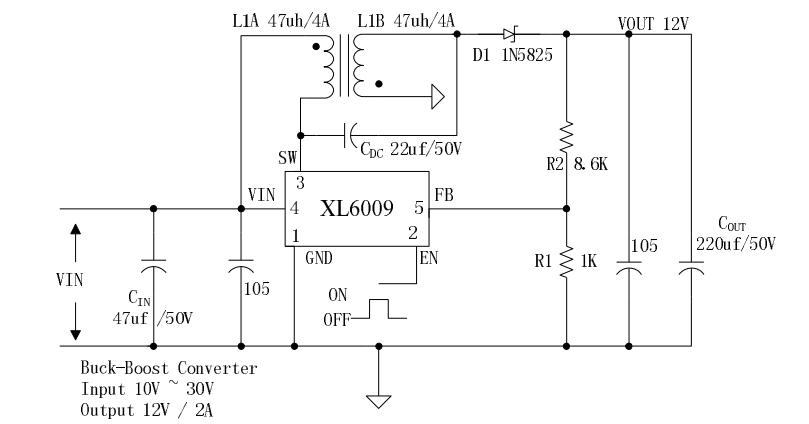

问下电容Cdc有什么作用?
电容嘛,通交隔直
spydf发表于2015-2-1113:17
这个器件本身内部有个4A电流的MOS,我再外接mos有没有必要?
哎,能效问题,理论4A,实际考虑到散热,以及电感内阻问题等,建议外接,如执意要,那你就该用好的电感材质及输出电容
spydf发表于2015-2-1113:18
问下电容Cdc有什么作用?
储能电容,防止电压波动大,该电容内阻要小,
学习
张能波发表于2015-2-615:22
4A是开关电流,不是输出电流。
开关管电流多少输出都能提供多少电流你要逆天么?自己找本基本的电源书看看。
...
那2577的开关管电流3A,输出不也3A吗?
a1234567017发表于2016-2-1921:24
那2577的开关管电流3A,输出不也3A吗?
仔细看看规格书。
输出功率取决于电感本身储能能力。
一般功率电感在几十瓦输出时已经饱和。
楼主那个要正常要外挂MOS,如果输出功率达29*4=116W要线艺的大电感才行。
国内也有几家。
我很久以前也**逼的随便接个功率电感以为就能出效果。
发个TI的设计链接看看别人怎么做的。
别开黄腔。
国外设计余量都留得大,可以根据实际使用修改。
http://www.ti.com.cn/general/cn/docs/refdesignsearchresults.tsp?powerlabflag=Y
