本帖最后由Imakey于2015-9-716:15编辑
产品中的负载驱动电源由TPS54360供电，输入30V，输出16V/2A左右（跟据负载动态调整），工作频率600KHz；
现在功能输出没有问题，但在过辐射测试的时候156MHz~166MHz频段超标；
用场强探头看辐射源在TPS54360IC上，外围元件参照datasheet上选用；
1、用示波器看过SW引脚波形，是很好的一个驱动波形，没有开关振荡；
2、PCB是四层，电源和地够大
请各位大大放点大招
参照手册布局布线
超标几个dB呢？
考虑一下在TPS54360上贴个附件的吸波片能不能搞定？
木有振荡？？把SW脚的波形放出来看看，示波器的时间打到nS档，和uS档至少两张。
超标多少dB？不行用白铁皮上下表面都包起来，楼上的贴子可能也可以。
示波器100MHz以下带宽看估计是看不到SW振荡波形，用个500MHz的示波器和探头全带宽看你就会看到振荡了。
本帖最后由Imakey于2015-9-723:36编辑
wh6ic发表于2015-9-717:27
木有振荡？？把SW脚的波形放出来看看，示波器的时间打到nS档，和uS档至少两张。
超标多少dB？不行用白...
示波器的图当时没有保存下来，用200MHz的泰克测的，超出2dB左右，和-6dB的余量差好远啊，明天用好点的示波器再看看SW的波形，话说如果是震荡了的话，怎么改？在肖特基上并联RC电路？
对了，IC底部有散热焊盘，最多只能贴上面，此前没用过这种东西，手上没有。
。
。
lyjian发表于2015-9-720:22
示波器100MHz以下带宽看估计是看不到SW振荡波形，用个500MHz的示波器和探头全带宽看你就会看到振荡了。
...
用200MHz的泰克测的，图没有保存下来，超出2dB左右，明天换好点的示波器看看
wh6ic发表于2015-9-717:27
木有振荡？？把SW脚的波形放出来看看，示波器的时间打到nS档，和uS档至少两张。
超标多少dB？不行用白...
SW引脚的图，我加RC电路上去直接冒烟。
。
。
104+51R的参数
第一张图看不到档位。
第二张图看起来是5V、200nS档？是否开了带宽限制？能展宽些估计更容易看。
第二张的振铃看起来频率约10MHz，幅度不算大，可能不是它导致超标。

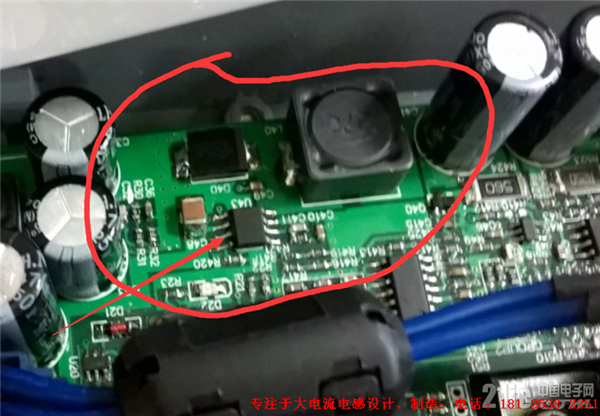

IC的开关波形相当陡，电压跌落20V不到25nS，频率约40MHz，四倍频就是160MHz的超标频点，有可能是这个原因，看一楼照片，是否SW脚PCB铜箔多余面积偏大，将电感烫下来，把多余的部分刮掉，看看是否有作用，如果能新Layout，建议电感、续流管再靠近SW些。
所加RC，104明显偏大。
烧毁的若是电容，是否其耐压只有25V？RC滤波看波形估计用处不大。
Imakey发表于2015-9-723:14
示波器的图当时没有保存下来，用200MHz的泰克测的，超出2dB左右，和-6dB的余量差好远啊，明天用好点的示波...
towh6ic:
用铜箔包起来作屏蔽我可以理解，在IC上贴粘背胶单面铜皮接地怎么起到屏蔽作用的呢？我提的吸波材料，里面的铝箔层是反射电磁波来着，反射到吸波层吸收，不是起屏蔽作用的
Imakey发表于2015-9-822:40
SW引脚的图，我加RC电路上去直接冒烟。
。
。
104+51R的参数
楼主你搞不定我可以给一点吸波胶带给你试试，东西有用，实际效果有一点点，主要你得贴对地方，
另外不改电路解决辐射超标问题最捷径就是用贴吸波材料吸掉，老外喜欢用这东西处理射频芯片的辐射，他们比我们更注重EMC
tigerxue2015发表于2015-9-909:52
楼主你搞不定我可以给一点吸波胶带给你试试，东西有用，实际效果有一点点，主要你得贴对地方，
另外不改...
试过割铜箔的办法，有一定效果；不过160MHz下来之后，200MHz的又上来了；要不你寄些吸波材料过来，地址我私信你，谢了
开关节点的走线散得太大了，那么大一块铜皮，简直就是天线呀
只能先尝试包一包，屏蔽一下看看
楼主，你最后是怎么解决的这个问题啊
潘彦余发表于2018-3-2023:19
楼主，你最后是怎么解决的这个问题啊
重新布局，铺筒和走线用圆角
只能先尝试包一包，屏蔽一下看看
本帖最后由潘彦余于2018-6-722:06编辑
楼主，能具体分享一下你整改以后的SW脚铜箔布局吗
