做个单片机七彩心形灯,配有300mA锂电池。
两个供电源,一是DC插座或者USB口直接供电,插上DC插头或者usb后可以供电,同时对锂电池充电,充电电路采用TP4057设计
二是停止外部供电后,锂电池升压到5v给设备供电,升压电路采用RT9266DCDC芯片

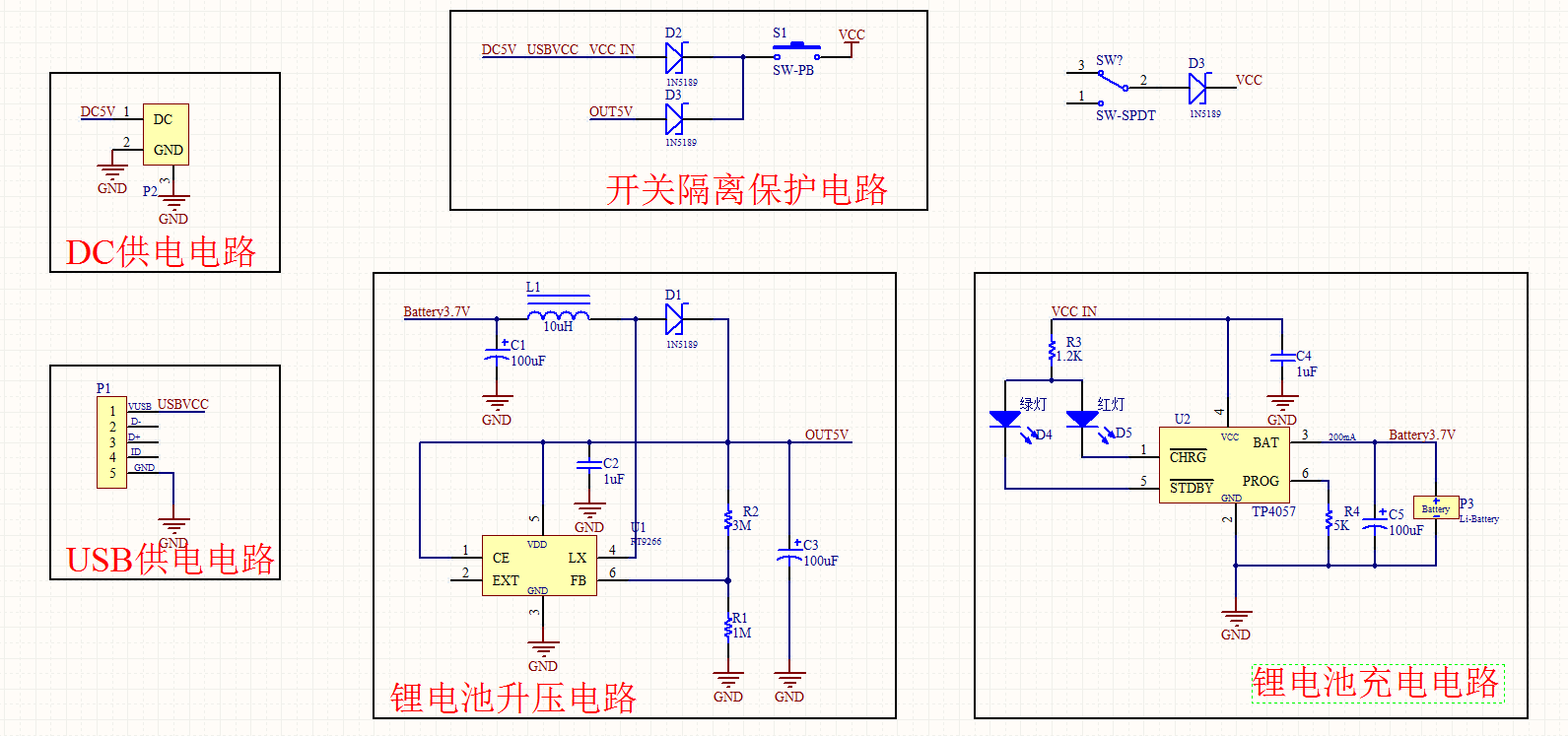

电路图如下
我的问题是开关保护电路有问题没,会出现如下几种情况
1、不外接电源时,不接电池,系统无供电
2、不接电源时,接锂电池(假设有电),升压到5V给系统供电,电流流过D3
3、接电源时,接锂电池,我就傻了不知道D2、D3的导通截止情况
我承认我挺蠢这都不会,我想要的是不外接电源,电池供电,接外接电源时,给电池充电同时外接电源供电。
该怎么改谢谢各位大神
该怎么样优化下。
。
。
D2的阳极有三个不同的网络标号?单靠两个二极管无法实现你的要求把
bryantzx发表于2014-3-2717:06
D2的阳极有三个不同的网络标号?单靠两个二极管无法实现你的要求把
多个网络标号不冲突啊。
。
我觉得两个二极管足够了应该是我接的有问题
找个笔记本电脑的电源电路,拆开看一下就知道了
第一次看见,不知[img]file:///C:/Documents%20and%20Settings/jiangxingtao/%E6%A1%8C%E9%9D%A2/URI%604EZ_K2)QTKT[_I3K76D.jpg[/img]道各部分是做什么的,也没有具体的电路图
