电子系统产生的干扰特性
解决问题首先要了解电子系统产生的总干扰情况，需要抑制多少干扰电压才能满足标准要求？共模干扰是多少，差模干扰是多少？只有明确了这些干扰特性我们才能根据实际的需要提出要求。

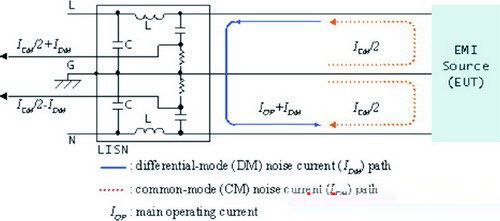

从被测物体的电流路径来看，干扰信号回流路径可能通过地线，或者通过其它电网，如图1所示。
通过地线的干扰电流在电源网上产生同相位的共模干扰电压。
通过其它线在两根电源线上产生反相的差模干扰电压。
干扰电流的路径如图2所示。
图1 干扰信号的回流路径
在标准电磁兼容性测试实验室可得到设备的总干扰情况，但无法了解设备的共模干扰和差模干扰特性。
为了在测量中分辨共模或者差模干扰信号，通用的仪器是很难实现的。
使用专用的传导测试仪，可获得设备的总干扰、共模干扰和差模干扰。

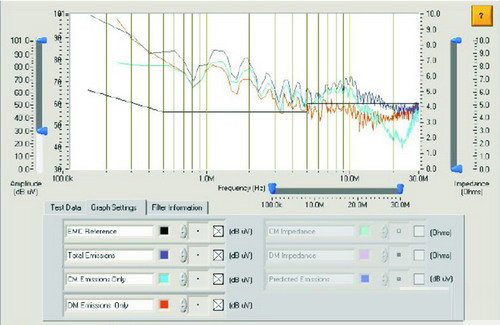

测试结果如图3所示。
图2 传统测试仪获得的总干扰、共模干扰和差模干扰
滤波器的制造商给出的滤波器插损是在50W标准阻抗系统中的性能。
众所周知，电源的输入阻抗随着频率的变化具有不连续性。
阻抗的改变导致滤波器的插损特性产生很大的变化。
滤波器的设计
知道设备的干扰特性和输入阻抗特性后，设计或者选择一个滤波器就变得简单了。
如果使用一个现成的滤波器，可以调用过去积累的滤波器数据库，比对滤波器参 数，找到一个合适的滤波器。
如果没有合适的或者想专门设计一个专用滤波器，可以借助专用的滤波器设计软件。
在确定一个滤波器模式后输入滤波器一些简单的约 束条件，设计软件根据阻抗特性自动计算出最合适的组件值，以及提供最合适的衰减。

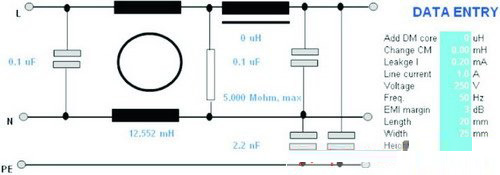

(如图3所示)
图3 一种由软件设计的最佳滤波器
设计结果
在对某产品进行了干扰特性和阻抗特性测试后，需要解决一个低于5MHz的低频干扰问题。
专用滤波器设计软件结合前面得到的测试数据给出了滤波器的元件参 数：包括470nF的X电容器，2.2nF的Y电容器和15.1mH的共模电感。
但是有经验的滤波器设计人员认为采用一个13.5mH共模电感的滤波器是 足够了。
使用一个13.5mH包括额外高频组件的滤波器的发射情况如图4所示。
图4 最小15mH的系统使用和18mH时的测试结果
为了验证软件的设计数据，将470nF、2.2nF和18mH的非定制的滤波器迅速连接到系统中，获得中心频率小于5MHz，并且无需高频滤波器。
结果清楚地表明，最小15mH的限制是合适的。
结语
EMC/EMI滤波器的设计应该充分考虑干扰特性和阻抗特性，在阻抗测试和干扰特性测试数据基础上进行设计是精确滤波设计的唯一方法。
