基于LTC3883控制器的数字电源设计

文章摘自：凌力尔特技术论坛-与非网（https://linear.eefocus.com/module/forum/thread-592371-1-1.html）

LTC3883是一款单相同步降压型DC/DC控制器，其具有一个PMBus接口(用于数字控制和监视)和集成型MOSFET栅极驱动器。

LTC3883控制器既可独众工作，也可与支持PMBus的其他器件一起工作于数字式管理系统中。

　　LTC3883具有以下特点： 　　● 4.5V至24V输入电压范围和0.5 V至5.5V输出电压范围 　　● 在40℃至125℃的工作温度范围内实现了士0.5%的输出电压精确度 　　● PMBus——提供了可编程电压、电流限值、排序、裕度调节、OV/UV门限、频率同步和故障记录功能 　　● 遥测回读包括VIN ， IIN ， VOUT ， IOUT ，温度和故障 　　● 外部分压器用于设定芯片地址、开关频率和输出电压 　　● 输入电流检测和电感器DCR自动校准 　　一、具IIN检测功能的1.8V/30A单相数字电源 　　图1示出了一款具有电感器DCR电流检测功能的7V至14V输入、1.8V/30A输出应用电路。

为改善DCR电流检测的精确度，LTC3883检测 电感器温度并补偿DCR的Tc。

这种方法可确保回读电流和过流限值的精确度。

LTC3883的控制环路采用峰值电流模式控制，可提供快速瞬态响应。

图2示 出了一个10A负载阶跃瞬变的典型波形。

　　LTC3883具有通过一个与降压转换器的输入侧相串联的电阻器(如图1所示的5mΩ检测电阻)进行输人电流检测的功能。

检测电压由LTC3883的 16位内部ADC转换为一个功率级输入电流。

内部检测电阻器负责在VIN 上检测芯片的电源电流，因此它能够提供芯片和功率级的输入电流测量。

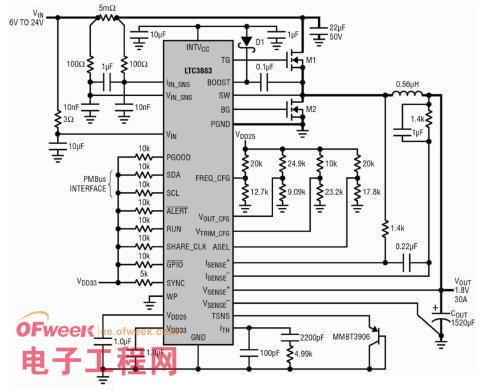

图1：具IIN检测功能的1.8V/30A单相数字电源

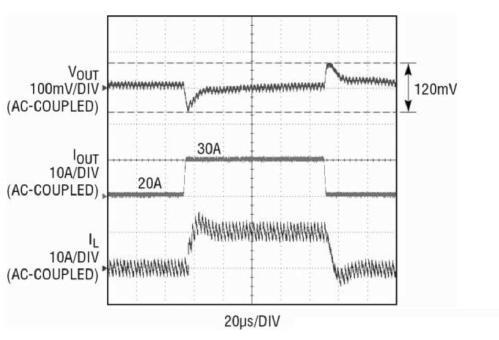

图2：一个10A负载阶跃的瞬态性能

二、电感器DCR 自动校准

　　传统电感器DCR 电流检测的问题是DCR 的容差最大可达±10%，因而极大地限制了电流回读精确度。

为解决这一问题，LTC3883 采用了一种专有的电感器DCR 自动校准功能。

图3 示出了该电路的简化示意图。

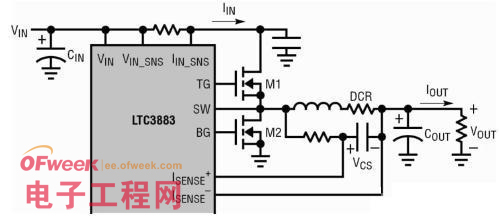

图3：DCR 自动校准

　　LTC3883 可准确地测量输入电流（IIN）和占空比（D），并根据下面的关系式对实际的DCR 值进行校准：DCRCALIBRATED=VCS·D/IIN 　　利用这种自动校准方法，可将输出电流回读精确度控制在3% 以内，这与电感器DCR 容差无关。
