最近手头做了一款800W的ACDC电源，输入端EMI滤波器的共模电感用了一个高磁导率的磁环绕制，感量2mH左右，发现满载的时候发热很严重，这大概是什么原因引起的？请各位指教
顺便同问一下：在DC输出端也想加一个共模电感，请问这里的共模电感和上面提到的AC进线端的共模电感是否也可以用类似的高磁导率磁环绕制？还是有所不同？
电阻太大？
cxzlxl发表于2014-5-2900:31
顺便同问一下：在DC输出端也想加一个共模电感，请问这里的共模电感和上面提到的AC进线端的共模电感是否也可...
次级的共模电感磁导率要比初级的小一些，不能用一样的。
cxzlxl发表于2014-5-2900:31
顺便同问一下：在DC输出端也想加一个共模电感，请问这里的共模电感和上面提到的AC进线端的共模电感是否也可...
我也顺带问下，DC输出加共模意义何在？是怕输出端引入共模干扰么？
无非就是铜损和铁损大了，导线换粗，磁性材料加大。
。
。
人间愁发表于2014-5-2908:42
次级的共模电感磁导率要比初级的小一些，不能用一样的。
确定？
看到很多电源在输出端也加共模电感，不过感量相对于输入端的而言要小很多
不亦心发表于2014-5-2918:47
无非就是铜损和铁损大了，导线换粗，磁性材料加大。
。
。
铜损肯定不大，因为导线够粗
有损耗当然会发热；
损耗大，尺寸小，热量散发不掉当然发热厉害

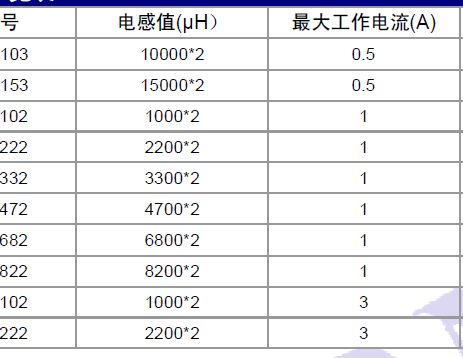

工作电流选大点
不亦心发表于2014-5-2918:48
确定？
我的理解就是初级部分的共模电感通常感量会比次级部分大很多，如果用同样的磁芯，初级的共模电感需要绕线的圈数会很大，就像版主您上面说的，铜损就会变大。
所以初级的共模电感通常会选择大磁导率的磁芯，减少绕线的圈数，减少铜损。
输出共模用低磁导率的，因为感量小电流大。
前面发热排除线径问题就是磁环小了，还有磁材不对。
800W不算小，如果不是特别懂开关电源可以参考仙童飞兆相关设计参考文档。
