buck DCDC 输出电压上不去12V转5V,空载输出正常,带载启动不正常,电压上到3V,电流300mA,IC就保护了,是不是电感量不够图呢?
可能是电感量太小了,峰值电流比较大,导致IC误以为过流而保护了量下占空比,是偏小,可能

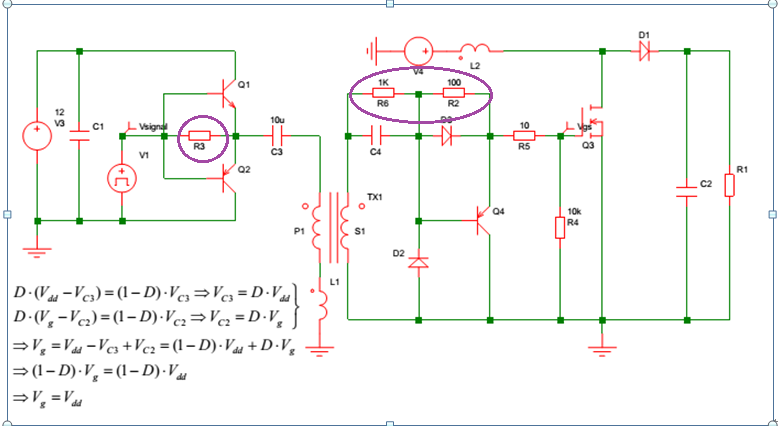

下图为MOSFET的变压器隔离驱动;
问题为:图中紫色圆圈内的电阻R3、R6、R2都是做什么用的;R3的取值一般为多少;
R3应该是避免C3,P1电路谐振的阻尼电阻,R6是C4的放电电阻.
airwill发表于2014-4-1122:40
R3应该是避免C3,P1电路谐振的阻尼电阻,R6是C4的放电电阻.
有异议。
。
。
不亦心发表于2014-4-1223:29
有异议。
。
。
好啊,应该没有这么简单,请指教.
R3是负反馈作用的,至于取值多少我就不清楚了。
R6是三极管的基极电阻,跟C4组成RC滤波器。
如果变压器正半周,则二极管D3直接把R2短路掉,跑到N沟道MOSFET管那里,MOSFET管导通状态;如果变压器负半周,则Q4导通,R2是它的集电极电阻。
以上希望对你有用。
:)
airwill发表于2014-4-1306:26
好啊,应该没有这么简单,请指教.
指教不敢,我就菜鸟一枚,只是感觉R6不是放电电阻。
。
。
C4主要是用来抵消C3电压以改善此驱动应用受占空比限制的弊端,所以正常工作C4两端是要有直流偏置的。
。
。
个人觉得R6应该是阻尼(或其它)作用,滤除一些噪声,毛刺什么的,,,
R2的作用不好说,难道是为了降低二极管正向导通建立前回路的阻抗,降低驱动毛刺干扰什么的?
曾云发表于2014-4-1316:40
R3是负反馈作用的,至于取值多少我就不清楚了。
R6是三极管的基极电阻,跟C4组成RC滤波器。
如果变压器正半...
欠妥,再议。
这是个典型的负压驱动消除电路,亮点在于C4,可以使驱动电平不受占空比影响。
r3用来给原边的推挽三极管提供偏置。
r6是用来给q4基极提供驱动。
r2是用来加快二极管d3的导通,消除二极管的存储效应。
多年后终于找到了出处,现在正好想设计一个;
http://mp.weixin.qq.com/s?__biz=...OOQHXRKnsbFWYhac#rd
icekoor发表于2017-3-2410:56
多年后终于找到了出处,现在正好想设计一个;
http://mp.weixin.qq.com/s?__biz=MzA4ODAwMzU3NQ==&mid=2649...
好。
