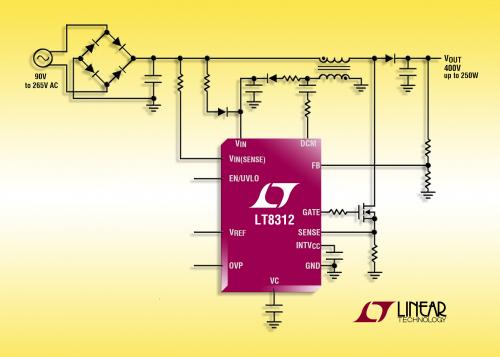

凌力尔特公司(Linear Technology Corporation)推出升压型功率因数校正(PFC)控制器LT8312,该器件通过主动调制输入电流,可实现高于0.99的功率因数,从而符合大多数谐波电流辐射要求。
这款器件以电流模式控制和临界导通模式工作,这是一种可变频率开关方法,在每个周期使电感器中的电流回复至零。
这种开关方式类似于零电压开关,可最大限度降低电磁干扰以及在功率开关中损失的能量,从而将效率提高多达5%。
视所选择外部组件的不同而不同,LT8312适合通用AC(90至265VAC)输入及更大的范围。
LT8312采用迟滞启动方式,因此无需偏置电源。
启动后,该器件由电感器的自举绕组供电。
凭借强大的1.9A栅极驱动器,LT8312可驱动大多数高压MOSFET。
很低的102mV电流检测门限为使用小电阻值的分流电阻器提供了方便,这提高了效率。
LT8312采用16引线MSOP封装。
有4种温度级版本可用,其中扩展及工业温度级版本在–40°C至125°C温度范围工作,高温汽车温度级版本在–40°C至150°C,而军用级版本则在–55°C至150°C温度范围。
千片批购价为每片2.25美元。
性能概要:LT8312
- 功率因数高于0.99
- 电流模式控制
- 高效率
- 改善的EMI
- 宽输入电压范围:90至265VAC及更宽范围(取决于外部组件)
- 无需偏置电压
- 强大的内置栅极驱动器
- 低电流检测门限
- 16引线MSOP封装
- 扩展及工业温度级版本:–40°C至 125°C工作结温范围
- 汽车温度级版本:–40°C至150°C工作结温范围
- 军用温度级版本:–55°C至150°C工作结温范围
