本帖最后由滴水穿石93于2015-1-1311:06编辑
本人学的是自动化专业，前不久找了一个工作，是做开关电源的，15年7月份才去公司实习。
之前没接触过电源设计，趁现在在学校有点空闲时间，想提前学习一点开关电源设计的知识，为工作做准备。
我在网上也查了部分资料，不太理想。
请各位前辈推荐一点资料（可以下载的最好）。
如果哪位高手有24V/5V开关电源的原理图和PCB图（可以用AltiumDesigner10打开的文件），或者比较清晰的原理图图片，麻烦留个下载地址给我。
不胜感激！！
你是要24V转5V？还是要220V转24V和5V的？
yytda发表于2015-1-1312:20
你是要24V转5V？还是要220V转24V和5V的？
220V转24V和5V的。
谢谢
zxc456654发表于2015-1-1311:53
我有成熟量产全套资料，提供技术支持。
但是不白给。
谢谢你的好意，目前来说，我只想找点免费的资料。
滴水穿石93发表于2015-1-1315:20
220V转24V和5V的。
谢谢

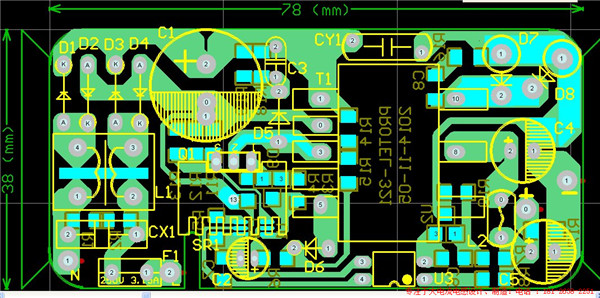

这个怎么样？这个我是用PROTEL99画的，你用AD10也能打开，这个板子你可以直接打样调试，IC是OB2263的，原理图就没有了，因为我每次都是直接画的PCB，你要的话我可以把这个PCB文件发给你，元件参数也可以给你
兄弟哪边的，我也在学开关电源，多交流啊
yytda发表于2015-1-1315:33
这个怎么样？这个我是用PROTEL99画的，你用AD10也能打开，这个板子你可以直接打样调试，IC是OB2263的，原...
可以呀。
太感谢了！麻烦发到邮箱1622713261@qq.com可以吗？
yytda发表于2015-1-1315:33
这个怎么样？这个我是用PROTEL99画的，你用AD10也能打开，这个板子你可以直接打样调试，IC是OB2263的，原...
可以呀。
太感谢了！麻烦发到邮箱1622713261@qq.com可以吗？
我这倒是有几百个PCB案例，但是看这些有啥用？
看原理图有啥用？PCB倒是可以学习下怎么布局
建议到PI，TI，Fairchild，ONsemic，NXP，iWatt，Linear这些官网找点ApplicationNotes看看，
国产的可以到OB，BP等官网找找资料，了解一下
滴水穿石93发表于2015-1-1323:15
可以呀。
太感谢了！麻烦发到邮箱1622713261@qq.com可以吗？
已经发到你邮箱了，那上面的元件参数都是完全正确的，可以完全按照我那上面写的参数来调试，淘宝搜索PCB打样，就可以花50块钱打样了，PCB打样之后你再自己焊接元件，然后再琢磨一下这些元件为什么要用这些参数，就可以慢慢的提高自己了，我也是自己一点一点学过来的，所以我深知初学者的困境，十分愿意帮助新人
yytda发表于2015-1-1408:40
已经发到你邮箱了，那上面的元件参数都是完全正确的，可以完全按照我那上面写的参数来调试，淘宝搜索PCB...
版主好人啊，可以给我也发一份吗？我也是刚接触开关电源，很多地方想请教您啊！250914504@qq.com，不胜感激啊！
就一句话：既然刚开始，还是多看一点书比较好，先入门，最起码先要知道每一部分电路是干嘛的
yangbing2013发表于2015-1-1419:28
版主好人啊，可以给我也发一份吗？我也是刚接触开关电源，很多地方想请教您啊！250914504@qq.com，不胜感...
发给你了，就如楼下所说，最重要的还是要多看书，理解了每一个元件的作用，才能所心所欲的做出自己想要的电源
刘圆2发表于2015-1-1420:53
就一句话：既然刚开始，还是多看一点书比较好，先入门，最起码先要知道每一部分电路是干嘛的...
谢谢各位！
可以去找好老T叔的书包里，记得有专门讲开关电源的经典教材PDF书签版本，先能看原理图理解各个元器件作用就可以了。
yytda发表于2015-1-1508:02
发给你了，就如楼下所说，最重要的还是要多看书，理解了每一个元件的作用，才能所心所欲的做出自己想要的...
太感谢版主啦:handshake
yytda发表于2015-1-1315:33
这个怎么样？这个我是用PROTEL99画的，你用AD10也能打开，这个板子你可以直接打样调试，IC是OB2263的，原...
版主大人，发我吧:kiss:。
我也在学！！邮箱1213094373@qq.com
courage苏发表于2015-1-1609:25
版主大人，发我吧。
我也在学！！邮箱1213094373@qq.com
发了，包含PCB文件，完整的元件清单和变压器资料。
资料仅限于学习参考，不可用于其它目的
yytda发表于2015-1-1408:40
已经发到你邮箱了，那上面的元件参数都是完全正确的，可以完全按照我那上面写的参数来调试，淘宝搜索PCB...
版主请问有没有RCD吸收电路方面的资料?我看了一些，不是特别理解。
而且有些说的也不一样不知道谁是对的。
谢谢
风之牧发表于2015-1-1610:37
版主请问有没有RCD吸收电路方面的资料?我看了一些，不是特别理解。
而且有些说的也不一样不知道谁是对的...
RCD吸收回路的功耗跟漏感有关，不过我从来没有算过这些参数，都是根据实际情况调试的
