在PCB中,如何一次选中具有电气连接的所有元件?
是指同一网络吗？
各种选法，都有的。
玄德发表于2014-11-2523:42
是指同一网络吗？
谢谢您的回答，我是初学的，比较水。
网络是不是指的是导线跟焊盘？
如果是的话就不是那样做了。
我想把原理图的一个模块的所有元件在PCB中一次选出来，然后放在一块，这个怎么做呢？

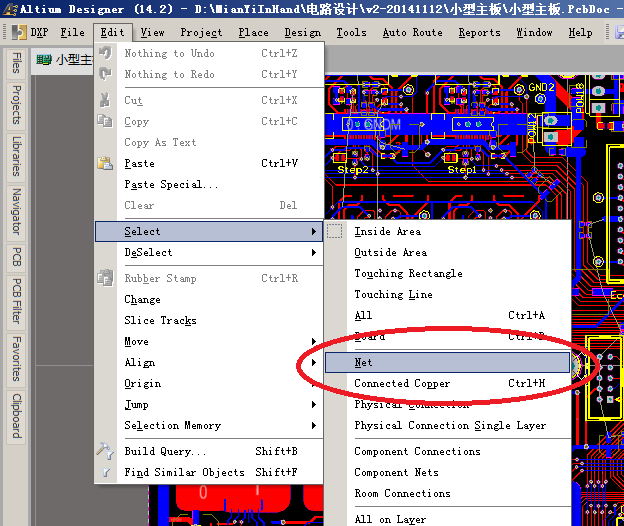

网络，net，是指需要物理连接起来的所有物体，包括焊盘、过孔、铜线。
你说的“模块的所有元件”，这个属于room的概念，选择room就会选择所有元件。
玄德发表于2014-11-2610:44
网络，net，是指需要物理连接起来的所有物体，包括焊盘、过孔、铜线。
你说的“模块的所有元件”，这个属...
谢谢您，理解了，最近在学ad，很多不理解的术语。
帮我解答一下下边的问题吧：
1.矩形填充跟敷铜有什么区别？
2.为什么我们要建立集成库呢？如果不建集成库，而是简单的建立某个元件的元件库跟封装库，不集成行吗？
3.元件布局，布线比较好的书，里边有介绍具体例子的，不要那些讲理论的。
1、矩形填充，首先是形状定死了，其次没有网格选项；
而铺铜是在整个区域见缝插针，形状因地形而变，有网格选项。
2、不集成，当然可以了，我自己建的库就是这样。
3、我没有现成的材料。
Ad可以进行交互式布线，在原理图中全部选中，在PCB中也会把相应的自动选中！
在原理图框选模块（比如电源模块、存储模块），再tool-selectpcbcomponent，在PCB里，那些框选的元器件就被高亮选中了，然后在Alignmenttools-Arrangecomponentinsidearea将元器件聚在一起
