大家好!

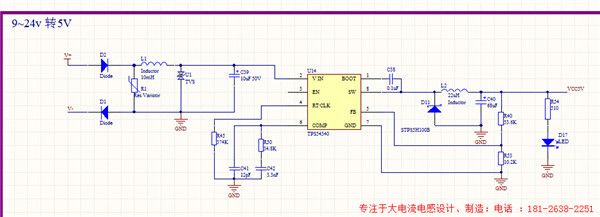

最近在学习做一个仪表,供电是9~24V,将外部供电用TPS54340降压成5V给单片机和其他系统用.
关于电源保护的问题,搜索了好多帖子,看的云里雾里的,不知道哪个对错了.
仪表的工作环境有可能会雷击,也有可能接反,也有可能过压.
成本不敏感!
还请大家赐教!
我发现我这个图有很大的问题.
1.D1的位置是不是放错了?
2.VCCin下面的GND不应该接GND,因为这个地方直接是外部24V的GND,如果标为GND,那如果反接时,我的其他电路的GND其实就是个正极.

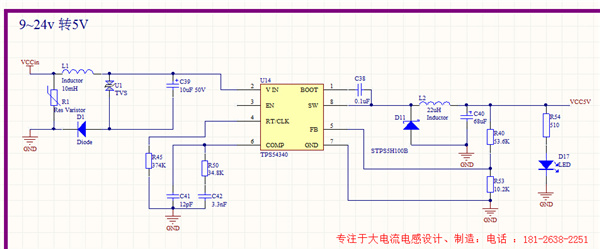

重新画了一下,
这个仪器建议供电24V,功耗最大预计在1A,如果D2的压降为0.7V,是不是就会产生0.7W的消耗呢?
http://bbs.21专注于大电流电感设计、制造/47693.html
上面这个链接有说这个问题.

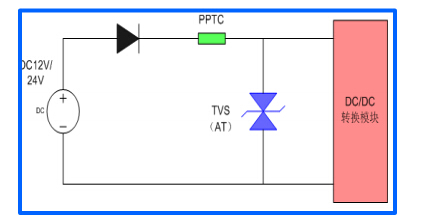

我看到有个帖子说,直接在V-和V+接一个二极管,如果反接,直接去烧别个的电源.这种接法应该在正确的接法下,不会产生任何功耗吧?
P1
p2
p3
本帖最后由vcxz_1982于2014-11-1720:58编辑
MMM
http://wenku.baidu.com/link?url=...Jnf9H_qA6Lg0wLS8HYO
飘过…

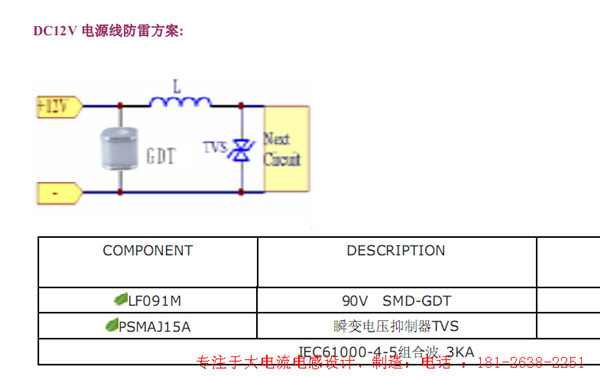

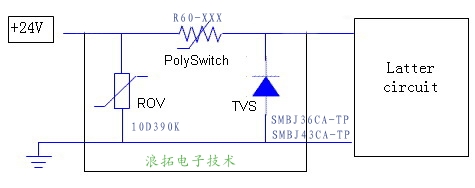

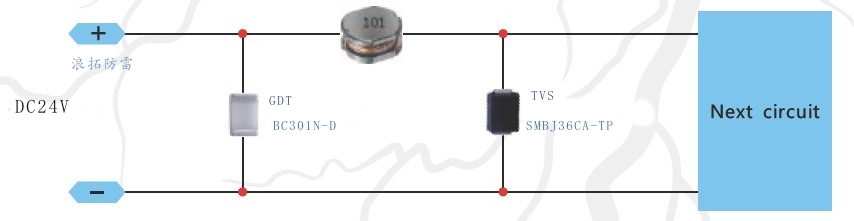

9~24V供电的防雷/过压保护：
可以加个共模滤波器。
飘过…
标记一下
