有资料说基于副边反馈的电路组件数目较多,所需电路板空间大。
但是我觉得电源主要还是变压器在决定其体积的大小,两种拓扑结构都需要变压器,在体积上貌似不是很大。
求大牛指点。
原边反馈的就是在辅助绕组上用两个电阻分压,送到IC控制脚,控制输出电压,可以省几个元件。
副边反馈需要在输出端弄个电压基准,加个光耦,多了几个元件。
两种结构变压器体积没有区别
yytda发表于2015-11-3015:32
原边反馈的就是在辅助绕组上用两个电阻分压,送到IC控制脚,控制输出电压,可以省几个元件。
副边反馈需要...
哦哦,多谢多谢。
版主,您觉得原边反馈的主要优势在哪?我怎么感觉他的输出电压的纹波会很大呢!这种拓扑用在什么场合比较多?
yytda发表于2015-11-3015:32
原边反馈的就是在辅助绕组上用两个电阻分压,送到IC控制脚,控制输出电压,可以省几个元件。
副边反馈需要...

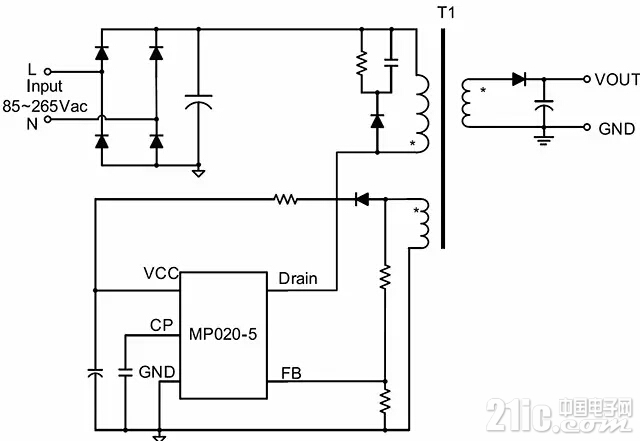

比如这个电路,变压器次级只用二极管和电容,我感觉会用很大的纹波。
不知道理解得对不读。
robotouch发表于2015-11-3019:51
比如这个电路,变压器次级只用二极管和电容,我感觉会用很大的纹波。
不知道理解得对不读。
...
如果输出电容足够大,ESR足够小,输出纹波是不会有多大的
Siderlee发表于2015-11-3022:00
如果输出电容足够大,ESR足够小,输出纹波是不会有多大的
哦,多谢多谢
robotouch发表于2015-12-108:49
哦,多谢多谢
ps反馈可能在负载调整率和输入电压调整率上稍微差一些
我怀疑,没有用过
robotouch发表于2015-11-3019:51
比如这个电路,变压器次级只用二极管和电容,我感觉会用很大的纹波。
不知道理解得对不读。
...
这只是示意图,你可以加滤波器啊
PSR的好处就是半导体公司宣称的那样,
省431和光耦,节省元件成本,PCB面积,加工成本,减少故障率
节省PCB面积尤其是在小功率充电器这一块,像手机充电器,省了这几个元器件,会方便布板的多
Siderlee发表于2015-12-113:38
ps反馈可能在负载调整率和输入电压调整率上稍微差一些
我怀疑,没有用过...
多谢多谢
不亦心发表于2015-12-121:59
这只是示意图,你可以加滤波器啊
PSR的好处就是半导体公司宣称的那样,
省431和光耦,节省元件成本,PCB...
多谢,明白一点了。
