[开关电源]Q205管子在关断瞬间出小弟初次接触开关电源,很是不懂。
希望有经验的人能给点指导,先谢谢了。
问题描述:空载运行电源,两个推挽MOS管温度正常,工作频率100K。
带载45W左右,Q205温度急剧升高几秒可达90
本帖最后由DianGongN于2013-9-1610:02编辑
订购的工频变压器,参数如下:
R型,RN-20,30VA
原边:220V
付边:5.5V/0.7A,5.5V/0.7A,11V/1A,11V/1A
25℃实测绕组直流电阻如下:
220V,97.92Ω
5.5V/0.7A1.21Ω
5.5V/0.7A1.21Ω
11V/1A1.23Ω
11V/1A1.23Ω
25℃实测原边空载电流:1.87mA@225Vac
按上面的实际测量值,估算变压器的铁损和铜损如下:
铁损=1.87mA*225V=421mW(没有功率表,按最大值估算)
铜损=2*(0.7A*0.7A*1.21Ω)+2*(1A*1A*1.23Ω)+(30/220)A*(30/220)A*97.92Ω=5.47W
估算结果表明,铜损是铁损的10倍以上。
但变压器的最优设计是铜损=铁损。
请教高人,我错在哪?
是概念错了,还是估算错了,还是测量错了?
谢谢!
你是用万用表测的电流吧
PowerAnts发表于2013-9-1610:10
你是用万用表测的电流吧
回PowerAnts大侠;
空载电流测试:
原边串121.06Ω电阻,加市电,测电阻上的电压=226mV
用的FLUKE17B万用表测试
本帖最后由PowerAnts于2013-9-1610:26编辑
我对比过功率计和万用表在小电流测量的偏差,有一例,功率计测出18mA,而万用表只有8mA,原因可能是:
1.变压器的空载电流,谐波很多
2.万用表的交流档小量程误差大
==========================================
回到主题:铜损与铁损是效率最大化设计法,那是理论设计,计划经济下的框杠.
现在是市场经济,成本压缩,变压器厂家都搞铜价=铁价,这样做出来的变压器最便宜.
如果按铜损=铁损,做出来的变压器,起码价格要加2倍
PowerAnts发表于2013-9-1610:10
你是用万用表测的电流吧
换了仪表,用FLUKE8846A测量,结果如下:
原边空载电流=1.64mA@219Vac
PowerAnts发表于2013-9-1610:24
我对比过功率计和万用表在小电流测量的偏差,有一例,功率计测出18mA,而万用表只有8mA,原因可能是:
1.变...
您好!感谢指教!
万用表肯定有误差,我把原边VA数全部估算成铁损为421mW,实际铁损肯定小于421mW.
这个和5.47W差太多,如果我理解没有错,不知道为什么差这么多?
您说的目前设计按铜价=铁价,我定做的变压器55元30VA,是全铜的,窗口是满的。
另外,定做的变压器,和很早以前同规格的变压器比较,外形、重量、电参数都很接近。
还是没有明白我错在哪里,请PowerAnts大侠不吝指教,感谢!
铜损=铁损是变压器效率最高的工作情况,但并没有规定要在满栽时达到吧
中小功率的变压器效率最高处,一般在额定功率的0.5倍以内
PowerAnts发表于2013-9-1611:12
铜损=铁损是变压器效率最高的工作情况,但并没有规定要在满栽时达到吧
中小功率的变压器效率最高处,一般...
清楚了,谢谢!

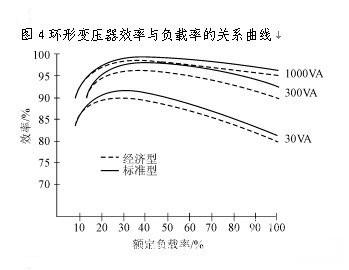

这个曲线太好了,网上没有找到。
我订的变压器和30VA经济型曲线吻合。
理解了变压器铁损=铜损是在效率最高处,确实是这样的。
谢谢PowerAnts精彩解答!
不同负载下有不同的铁损,而且很可能是满载铁损最大、空载铁损最小。
空载电流×电源电压=421mW,这个是视在功率,实际损耗功率可能只有几分之一,比如150mW。
而即便这150mW的损耗功率,也不完全是铁损造成的,当然铁损会占绝大比例。
即便有功率计,插座的那种,小功率下是很不准确的,测试零点几VA的时候误差非常大。
最后,1.87mA的空载电流非常小了,定做时有什么要求?
本帖最后由DianGongN于2013-9-1623:19编辑
lymex发表于2013-9-1619:52
不同负载下有不同的铁损,而且很可能是满载铁损最大、空载铁损最小。
空载电流×电源电压=421mW,这个是视...
非常感谢lymex大侠的解答!
按我自己的理解,铁损由激磁损耗和涡流损耗构成,只和原边电压值频率波形有关。
变压器满载和空载时,铁芯中磁场分量没有区别,负载电流产生的磁势和原边电流增量产生的磁势正好抵消,铁损不变。
不知道理解的对不对,请lymex指正。
421mW确如lymex所指出是视在功率,铁损确实应该比这个小。
空载电流小,可能是R型变压器的特点,确实是1.87mA。
定做的时候没有特别要求,厂家说是进口硅钢带,全铜绕组,价格也不算贵。
我测了1VA的EI型变压器,空载电流有4.5mA,出乎意料。
lymex发表于2013-9-1619:52
不同负载下有不同的铁损,而且很可能是满载铁损最大、空载铁损最小。
空载电流×电源电压=421mW,这个是视...
如果电压固定不变,变压器的铁损不会随负载增加而增加,反而是随负载的增加而降低.
PowerAnts发表于2013-9-1708:33
如果电压固定不变,变压器的铁损不会随负载增加而增加,反而是随负载的增加而降低....
谢谢高手讲解,或以非浅!
好贴啊!
高手!学习了!
