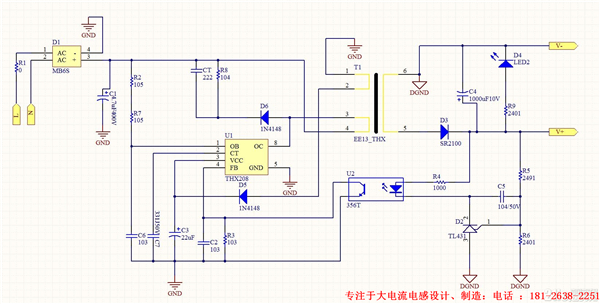

我做了一个开关电源,设计输出5V,但是实际输出只有3.6V。
请教,可能是什么原因导致的?
由于第一次做电源,不知道该怎么弄。
请前辈指点一下。
谢谢!
现象描述:上电后,输出3.3V逐渐上升,经过二十多秒升到3.8V,不动了。
TL431的参考点只有1.8V,正常应该是2.5V吧?
本帖最后由Siderlee于2015-12-810:18编辑
把R1减小一半
你说的那个电压不是REF电压,是反馈分压
Siderlee发表于2015-12-810:17
把R1减小一半
你说的那个电压不是REF电压,是反馈分压
请问你说的R1是哪个?我图里面的R1是用来代替熔断保险丝的呀,是0欧电阻啊
圣骑士by发表于2015-12-810:23
请问你说的R1是哪个?我图里面的R1是用来代替熔断保险丝的呀,是0欧电阻啊...
错了R4
先搞清楚电路静态工作点的建立
好多的东西自然就明白了
Siderlee发表于2015-12-810:38
先搞清楚电路静态工作点的建立
好多的东西自然就明白了
R4用的是100欧的,不是1k,图上升为了表示1%电阻
我这个电路参考别人的,从原理上分析也都对呀。
想不明白为什么输出电压不对。
谢谢您的回答
参数参考别人的
变压器参数呢?
变压器次级几圈?再适当增加几圈?
R5R6也是可以适当调整的
jjjyufan发表于2015-12-813:28
参数参考别人的
变压器参数呢?
变压器次级几圈?再适当增加几圈?
变压器是好用的。
我把原来的一个二极管换掉了
RCD吸收电路的二极管由RS1M换成1N4148了,这有影响吗?
一般开关电源输出电压不够会有哪些可能呢?
谢谢
圣骑士by发表于2015-12-813:51
变压器是好用的。
我把原来的一个二极管换掉了
你自己查一下这个两个二极管的参数差别,反向电压这些,明显耐压都差很大,你这个吸收电路有问题了,在开关电源书反激式有介绍如何挑选RCD吸收二极管,包括整体参数计算,你过一遍就明白了。
个人建议:D
变压器匝比太大了。
看看U1第八脚的波形有没有达到最大占空比
此打赏为十大热门打赏哦~
问题已经解决,D6由1N4148更换为RS1M。
出错原因:RCD吸收电路电压大,超过1N4148耐压,导致输出电压不正常,换成RS1M快恢复二极管就好了。
谢谢楼上各位前辈指点!
21ic小管家发表于2015-12-817:05
此打赏为十大热门打赏哦~
竟然还有打赏,谢谢!
就是嘛,1N4148的耐压只有75v
圣骑士by发表于2015-12-819:16
竟然还有打赏,谢谢!
是的~详情请戳//bbs.专注于大电流电感设计、制造:电话 :181-2638-2251/icview-1219832-1-1.html
请教为何用错这个管子,就会影响输出的?
@oldzhang
楼主你好,我遇到了跟你类似的问题,输出只有3.2V左右,而且不管怎么调整R5R6的值,输出始终只有3.2V左右,感觉TL431没有工作,而且我将R5去掉,输出还是3.2V左右,请问问题出在哪?请指点一下,谢谢~
酱油一百发表于2016-3-710:12
楼主你好,我遇到了跟你类似的问题,输出只有3.2V左右,而且不管怎么调整R5R6的值,输出始终只有3.2V左右,...
我当时是因为RCD电路的二极管不对,要用高速的。
还有TL431的封装需要注意,有两种,别弄错了
