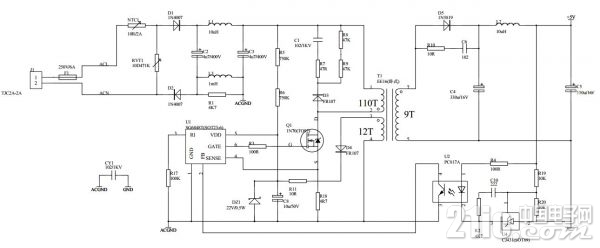

电路图如下:
产品返修时大部分故障原因是U1(SG6848)、R3(100R)和R18(4R7)烧毁,和官方提供的参考电路对比,除整流部分外其他基本一致。
请教出现此种问题的根本原因是什么?
MOS也穿了吧?…电源故障、器件品质均有可能!…
建议图片贴清楚些
这图贴的,好小
R3用的是0805还是1206?如果功率不大,这个地方用1206的电阻一般不会坏。
你可以把这个电阻的阻值减小一点,或是取消这个电阻,但改了之后会影响EMC。
也可以在这电阻上面再叠加一个电阻,相信可以解决这个问题的。
R18在哪里?图里面没找到啊
不好意思,刚认真看了下,之前的图片确实不太清楚,而且是另一个相似产品上的,下面重发一下:
原理图中的反馈绕组实际是32T
晓默儿发表于2015-12-1723:05
建议图片贴清楚些
明明是很清楚的图片,不知道为什么贴上来就不清楚了,不好意思
yytda发表于2015-12-1809:18
R3用的是0805还是1206?如果功率不大,这个地方用1206的电阻一般不会坏。
你可以把这个电阻的阻值减小一点...
有道理,这个电阻是1206的封装,正常来说发生过流时SG6848应该是有保护的,但不知为什么还是被烧毁了
晓默儿发表于2015-12-1723:05
建议图片贴清楚些
图片本来很清楚的,我也不知道为什么传上来之后就不清楚了
这还是不够清楚啊
晓默儿发表于2015-12-1822:22
这还是不够清楚啊
我也是醉了怎么传都不清楚……
