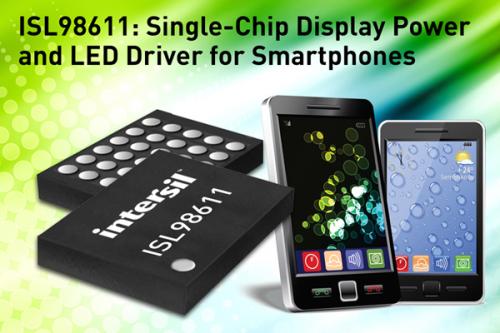

ISL98611提供更高效率，帮助延长电池续航时间和提高显示图像质量
美国加州、MILPITAS--- 2014年8月19日 — 创新电源管理与精密模拟解决方案领先供应商Intersil公司（纳斯达克交易代码：ISIL）今天宣布，推出用于智能手机的显示电源和LED驱动器二合一解决方案---ISL98611。
ISL98611是首款单芯片集成显示电源与背光LED驱动器功能的电源管理IC产品，并显著提高了这两部分电源的效率，从而延长电池续航时间达一小时以上。
除了延长电池续航时间，ISL98611还可改善显示屏亮度均匀性和色彩一致性。
高度集成的ISL98611不仅包括升压稳压器、LDO和反相电荷泵产生+5V和-5V两路输出，另外还包括一个带有3通道灌电流均流控制的升压稳压器，用于LED背光驱动器。
这种单芯片解决方案对设计工程师有四个主要好处：
更长的电池续航时间：当使用智能手机浏览网页和收发电子邮件时，大部分电池用电是被其背光LED和显示电源消耗的。
ISL98611背光LED驱动器比多芯片解决方案的效率高7%（可达93%），+/-5V显示电源采用2.5x2mm2尺寸的电感在15mA负载电流条件下产生大于88%的效率，而最接近的竞争对手的产品也只能达到85%的效率。
改善显示屏亮度均匀性：ISL98611可在极低LED电流条件下提供出色的电流匹配能力：在低至1mA条件下可实现+/- 2.2%的匹配精度，在50μA条件下可实现+/- 2.8%的匹配精度。
改善显示屏色彩一致性：ISL98611包括混合调光功能，小电流采用PWM调光方式用以消除低LED电流条件下的白色LED色偏问题（DC调光时会出现该问题）。
最小占用PCB面积：ISL98611的整体显示电源+背光解决方案占用的PCB面积比竞争产品少24%，同时只需要8个外围元器件。
这为安放手机电池提供了更大空间。
“对于每一代新产品，智能手机设计工程师都面临着添加更多功能、减小尺寸和延长电池续航时间的挑战”，Intersil移动电源产品高级副总裁Andrew Cowell表示，“ISL98611提供给我们的客户在其下一代智能手机设计中需要的集成度、更长电池续航时间和显示图像质量的提高。
”
特性和规格：
- 以可达93%的效率为两串或三串背光LED供电
- 使用2.5x2mm2尺寸的电感器在15mA负载电流条件下产生效率为88%的+/-5V显示电源
- 模拟、PWM和混合调光
- 在低至1mA条件下实现+/-2.2%电流匹配精度，50μA条件下为+/-2.8%
- 2.5V - 5V 输入电压范围
- VP和VN输出调节范围：+/4.5V至+/-6V，步幅50mV
- I2C接口，可调节输出电压设置
- 1uA关断供电电流
供货
ISL98611显示电源和LED驱动器（尺寸2.33x2.61mm2，采用30引脚WLCSP封装）现已供货，产品单价1.50美元，1,000件起订。
ISL98611EVAL1Z评估板单价100美元。
