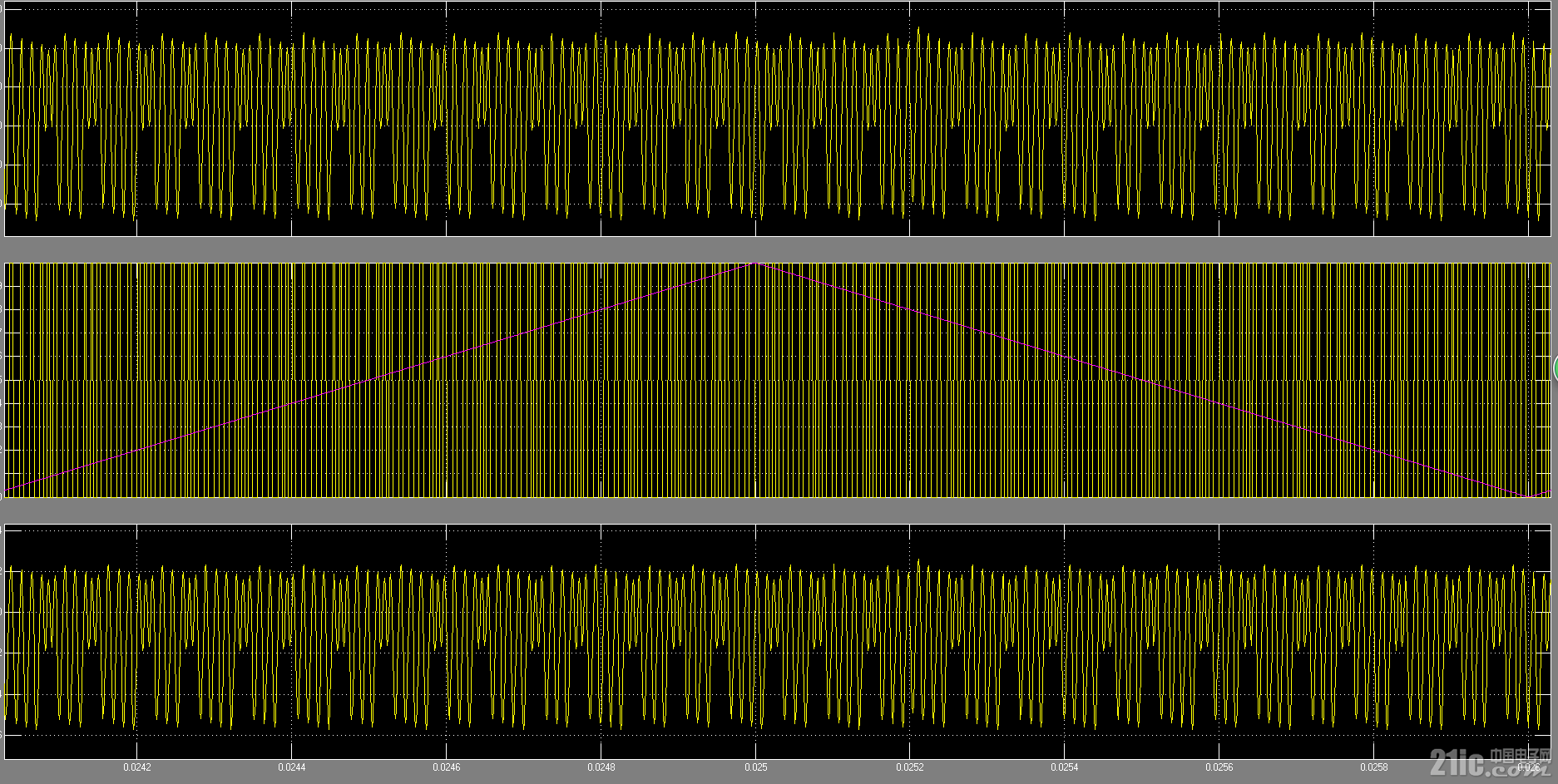

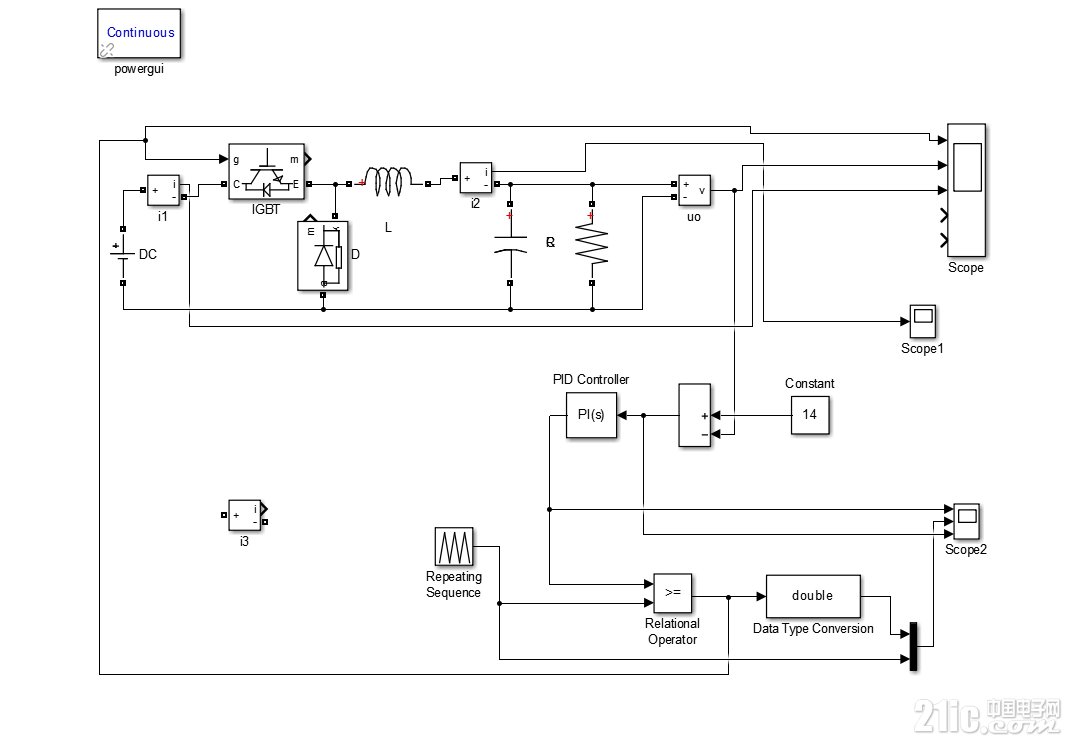

大家好,如图是我自己搭建的一个MATLAB的BUCK学习仿真,波形图是下面scope2的显示波形。
我将第三个波形放大后,放在第一个波形显示,第二个波形是三角波和开关pwm波形以前显示。
我很奇怪,不是一个三角波周期一次开关吗?怎么会出现这样呢?也就是说我设置三角波和设置一条直线是一样的。
开关频率是不可控的。
。
具体哪里出问题请大神们指教。
第三个波形是误差信号,第一个波形是对误差信号的放大
[img][/img]书上的是这样啊,完全是不一样的呀
有没有大神指教一下哈
你把你的仿真模型上传大家帮你调调看
411762073发表于2015-11-1912:38
你把你的仿真模型上传大家帮你调调看
好的我这就上传
这个是模型
411762073发表于2015-11-1912:38
你把你的仿真模型上传大家帮你调调看
请您有空的时候帮我调一下哈,谢谢
这是什么书,还有matlab怎么仿真电路啊
应该是.mdl文件怎么是slx文件呢
不是用的MATLAB/simulik吗?
你这个可能是个高版本的MATLAB能save成.mdl文件么
我这里是MATLAB2010打不开slx文件
