因为做项目要用到，刚画了一个STM32最小系统板，芯片是f103c8t6。引出接口：几个GPIO口，nRF24l01接口，还有spi模式的tftlcd接口。
外围：所有的IO口
为了看着方便就没有覆铜，原理图很简单，就是普通的最小系统板，所以就不放了，主要想交流一下PCB布线的技巧，欢迎各位大神批评指正！

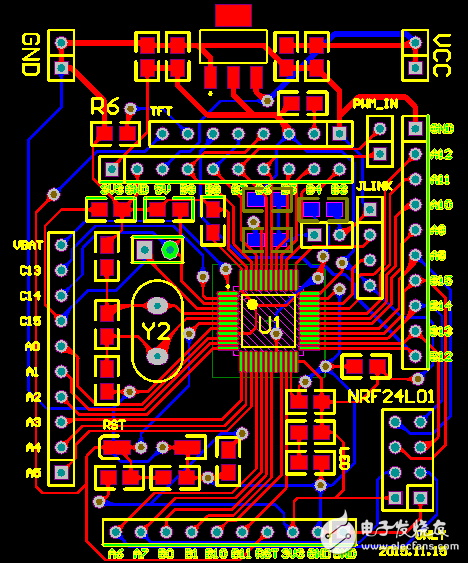

整体图

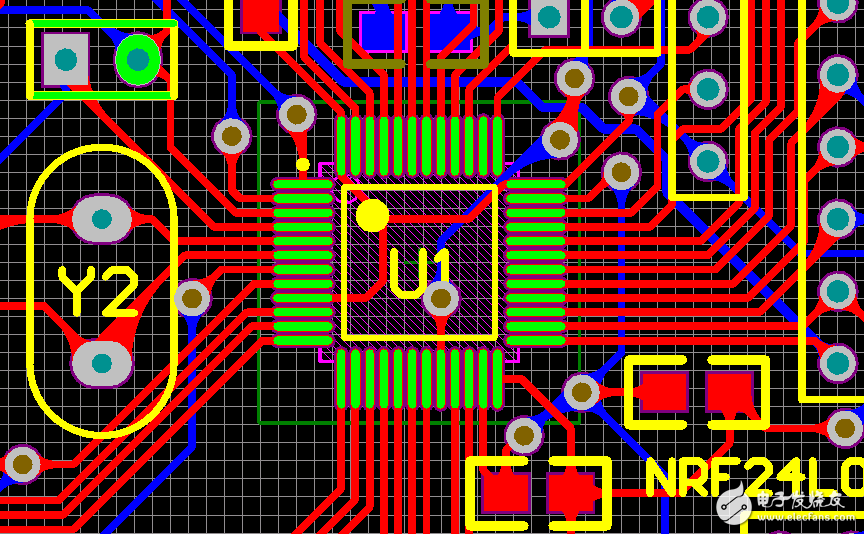

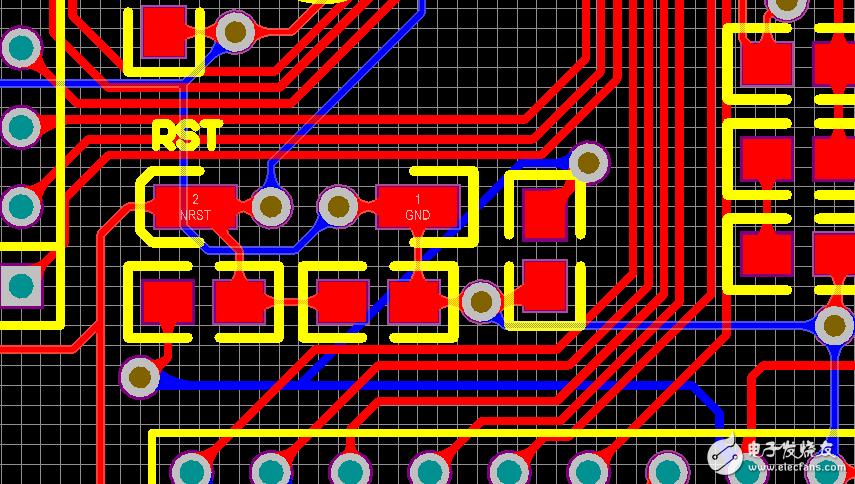

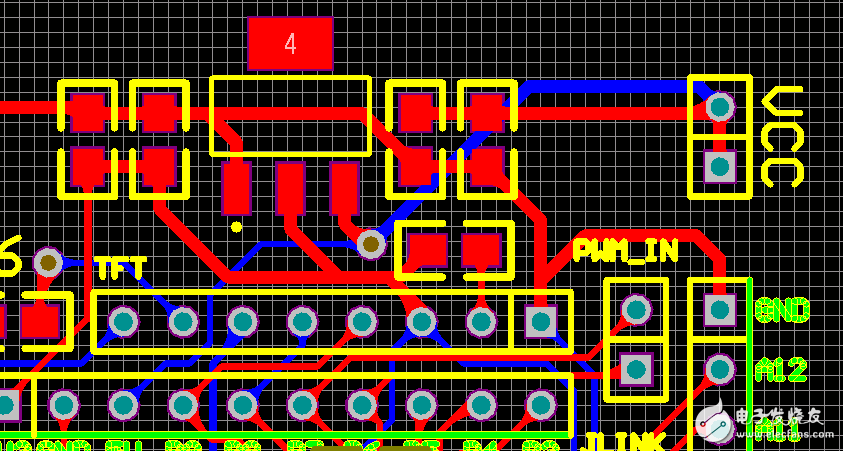

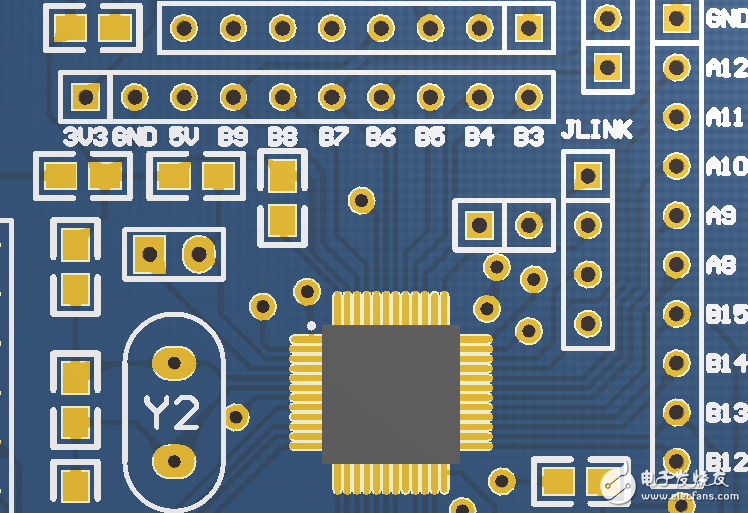

局部细节：

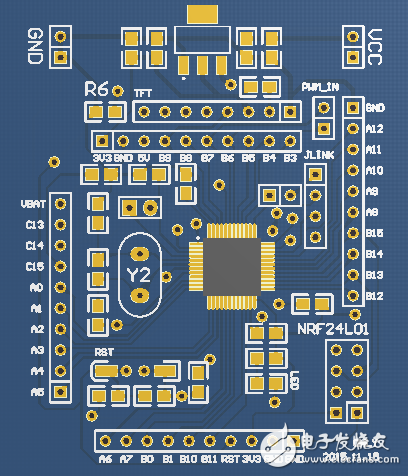

3D视图：
哈，板子早就来了，这两天抽时间焊接了一下，测试成功。同志们可以放心参考了~
话说刀口烙铁焊起来很爽啊，话不多收，上图
最佳答案
好久没来逛论坛了，看着自己以前做的东西还有些怀念啊，感谢大家的回复，发现有很多坛友都在要板子的资源，现在就放上来吧。使用软件Altium Designer 9打开即可

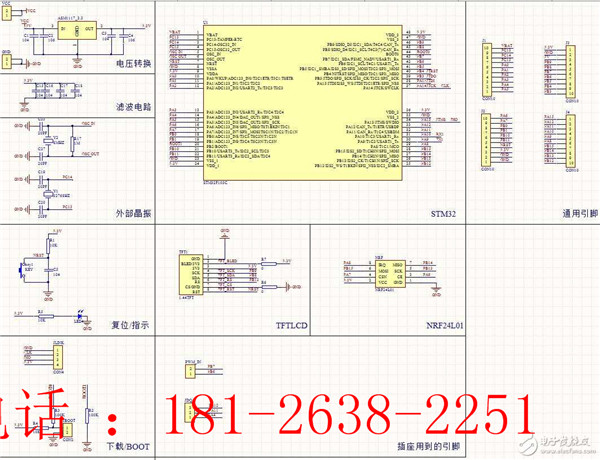

原理图

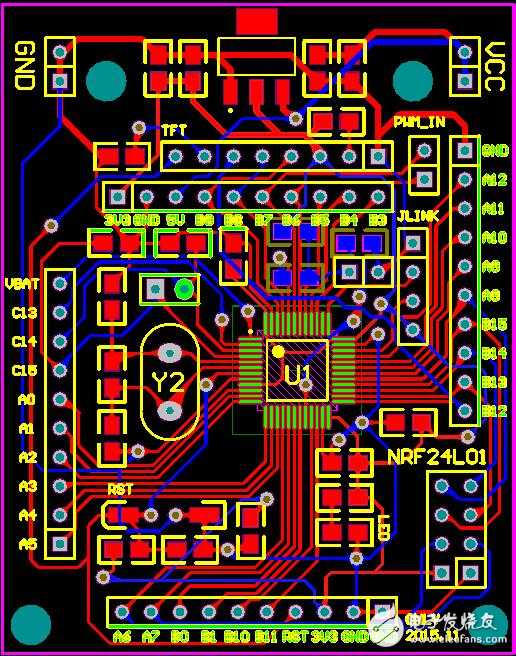

PCB(覆铜前)

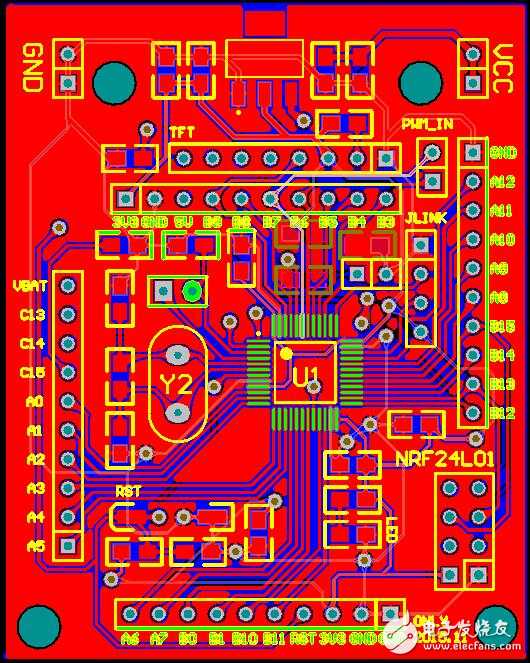

PCB(覆铜后)
文件下载：
STM32最小系统板.zip
(139.34 KB, 下载次数: 1296)
哈哈哈，看见自己给自己回复也真是心疼哈！
大家随便说啊，为什么只看不回额，就是随便交流啊。。。
lz是什么专业的呀，我是学嵌入式软件的，正在学习stm32，对于就业有点担忧，lz一看就是老手，可以指点一二么
只会软件编程，画电路图懂一点，就是没画过，是不是软硬件都得会才好？ sky306 发表于 2015-11-15 22:54
哈哈哈，看见自己给自己回复也真是心疼哈！17707020887 发表于 2015-11-16 09:41
lz是什么专业的呀，我是学嵌入式软件的，正在学习stm32，对于就业有点担忧，lz一看就是老手，可以指点一二么475569117 发表于 2015-11-16 10:56
只会软件编程，画电路图懂一点，就是没画过，是不是软硬件都得会才好？
666666666可是我也听说嵌入式方面东西太多，要做好比较难。。有点坑。。。不过楼主很666666 sky306 发表于 2015-11-16 13:31
666666666可是我也听说嵌入式方面东西太多，要做好比较难。。有点坑。。。不过楼主很666666
楼主，地线是不是有点细啊 1021352522 发表于 2015-11-18 15:01
楼主，地线是不是有点细啊
你的电路有报错的地方。。。 designer。 发表于 2015-11-27 23:53
你的电路有报错的地方。。。
可以的，可是jlink的插孔不是2*10的吗 只为发烧Q 发表于 2015-12-1 14:56
可以的，可是jlink的插孔不是2*10的吗寂寞的only 发表于 2015-12-1 15:53
我用的是SW的方式啦，就是4线下载的只为发烧Q 发表于 2015-12-1 16:18
在哪里可以设置呢。。我刚接触stm32，，
一起学习，研究
我暑假也画了一个这个型号的板子，就是没有转印测试，但是画图的经验还是太少，MCU的引脚引出pcb线感觉太细，粗了吧总是报错，唉，回头找点画图的经验资料看看
