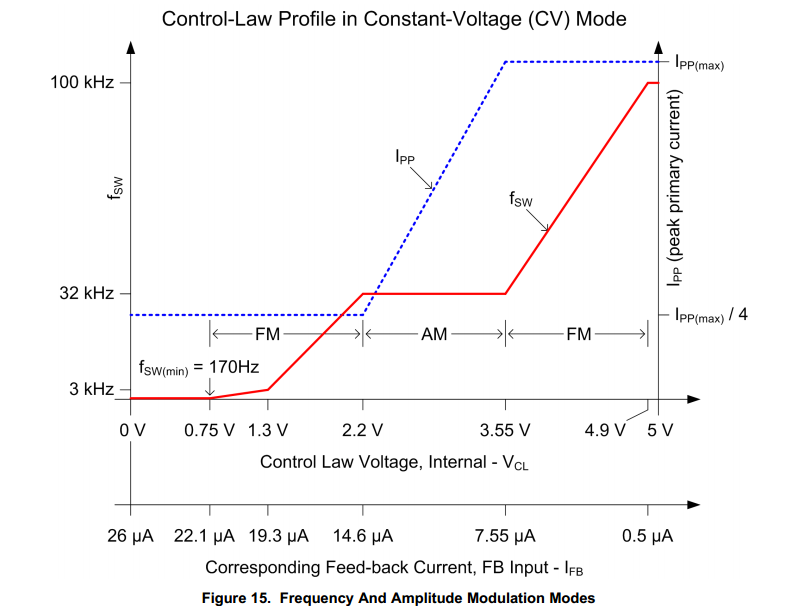

求助,选用了UCC28740制作反激式开关电源,该芯片的频率及占空比会自动调整,如下图
频率范围为170Hz到100kHz,请问各位高手,我应该选取哪个频率设计变压器参数呢?
个人感觉应该通过外围电路把频率控制在定频区域,然后在进行变占空比做,
变工作模式的感觉不好做,
在20HZ到20K应该是不能做的,变压器会叫,
楼主可以百度一下呗
选一个你要设计的工作频率,以此来设计外围器件,变压器
楼主是做的QR模式吗?
不亦心发表于2015-4-823:59
选一个你要设计的工作频率,以此来设计外围器件,变压器
谢谢,就是这里有点不理解,如果我的负载是变化的,那我该怎样选取一个工作频率呢?
yytda发表于2015-4-900:07
楼主是做的QR模式吗?
不,这个频率自动调节是芯片自带的,按datasheet上说这款芯片还是工作在DCM模式(UCC28740,TI的)
我用这个芯片设计的开关电源,频率为60kHz,但现在出现这么个问题:不管是空载还是满载,开关频率会在20k到70k之间变化,请问这是怎么回事?负载是恒定的啊,按理说频率也是基本固定的,当加大负载时,频率才会增加。
QR模式就是变频的,负载变化,输入电压变化,频率都会跟着变化,是正常的,有断续模式工作的,也有临界模式工作的
不亦心发表于2015-4-823:59
选一个你要设计的工作频率,以此来设计外围器件,变压器
重载,输入电压最低时,占空比最大。
故宜在些处求
PowerAnts发表于2015-9-1422:06
重载,输入电压最低时,占空比最大。
故宜在些处求
占空比最大的时候,是不是频率最高的时候,70KHZ?
zhonghello发表于2015-9-1421:27
我用这个芯片设计的开关电源,频率为60kHz,但现在出现这么个问题:不管是空载还是满载,开关频率会在20k到7...
请问楼主,这个问题解决了吗?
