请教一下,我用的控制芯片是TMS320F2812,PWM信号输出幅值为3.3V,驱动芯片是IRS2110,支持3.3V输入,我2110的VCC端接的是+3.3V,VDD端接的是+15V,栅极电阻上反并了一个1N4148,电阻从2.2欧到100欧都试过,由控制芯片输出100K的SPWM波时,上端波形是第3张图,下端波形是第1张图,当输出20K的SPWM波时,上端波形是第2张图。
SD端置低,两个输入端试过加下拉和不加下拉电阻,状态都一样。
请问是怎么回事,怎么解决呢?谢谢!MOSFET用的是IRF2807,供电电压为30V。
忘了电原理图。
我的原理图和这张图是一样的,借用一下。

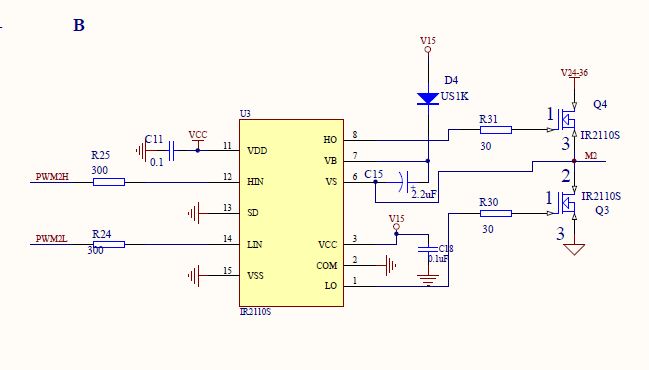

发个图你参考下:
谢谢了。
我把场效应管的电源端加了个大电容,现在波形正常了。
调制干扰…
很好的经验
能把正常的驱动波形发出来看看吗?
mmuuss586发表于2014-8-619:18
发个图你参考下:
请问一下,这个IR2110COM的地跟VSS的地能不能接一起,还是要将COM的地和MOS管的地接一起
yangyaojiey发表于2017-7-2120:01
请问一下,这个IR2110COM的地跟VSS的地能不能接一起,还是要将COM的地和MOS管的地接一起...
最终地都要接一起的;
mmuuss586发表于2017-7-2211:31
最终地都要接一起的;
这样子那我要将300V母线的地跟芯片供电的地也要接一起?
yangyaojiey发表于2017-7-2414:55
这样子那我要将300V母线的地跟芯片供电的地也要接一起?
是呀,能隔离最好了;
不隔离的话,地线布线要注意了;
mmuuss586发表于2017-7-2419:31
是呀,能隔离最好了;
不隔离的话,地线布线要注意了;
再请教一下,IR2110自举二极管的耐压是不是要大于母线300V电压电容耐压不需要?
yangyaojiey发表于2017-7-2620:19
再请教一下,IR2110自举二极管的耐压是不是要大于母线300V电压电容耐压不需要?...
哪点电压是固定的,哪点电压是可变的;
自己分析,要掌握方法,而不是问我答案;
