本帖最后由真实科于2015-5-1822:56编辑
.
我真是……*¥#%##@#
测试了好多天,想自己解决碰到的问题,事实证明难度太大,费了我半个月。
废话不多说,高效率的提问。

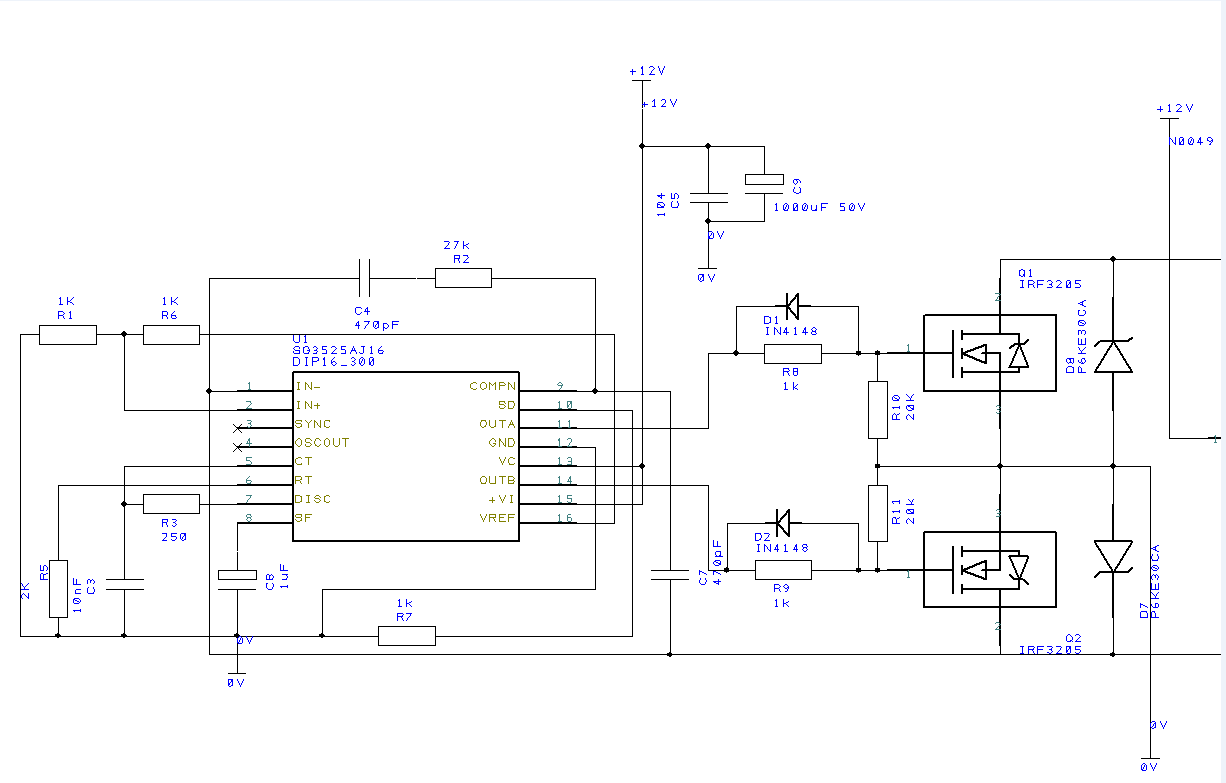

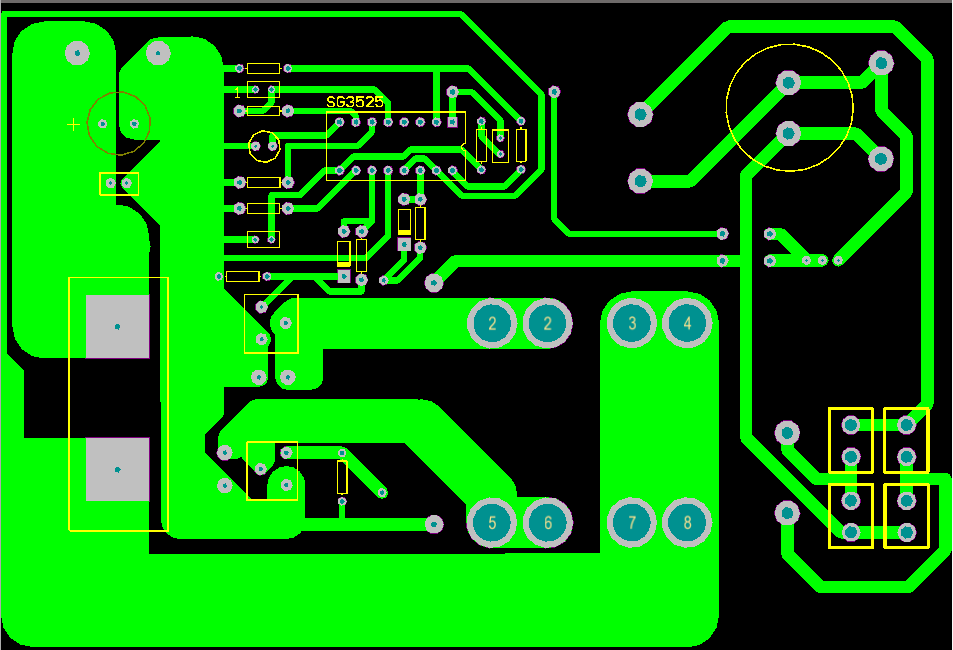

我先贴出原理图+PCB版图+实物图。
提一下,这个板子是我做来学习推挽用的,不是用来做产品,所以有一些地方设计的不好,但理论上是可以达到基本的电路目的的。
该推挽参数,输入12V,输出310V,功率300W,SG3525他激,是逆变器的前级。
上电测试的结果:
反相输入端0VDC
同相输入端2.7VDC
同步端0VDC
振荡器输出4.4VDC
CT1.28VDC(压根没看到锯齿波!)
RT3.60VDC
RD0.88VDC
软启动5.04V
Vref5.11V
电源12.66VDC
输出A0VDC,0VAC
地0VDC
输出图腾电源12.66VDC
输出B0VDC,0VAC
保护端0VDC
误差放大器补偿端5.73VDC,AC未知…估计是0V。
反复检查过原理图,震荡部分外围应该是正确的,再仔细检查PCB,也应该没有错。
。
以为是3525的问题,前后更换了好多片,SGKA什么的都用过,都一个样,死活不震荡,也就没有输出了,所以我猜测还是原理图的问题。
根据计算,震荡部分的外围,可以设定3525工作在50K左右,占空比大概30%(具体忘了)…
各位高手们能帮我看看是咋回事么??学生在此先谢过。
原理图有点难刷出来……
本帖最后由maychang于2015-5-1901:33编辑
C4是做什么用?
“所以我猜测还是原理图的问题”
原理图问题大了去了。
很怀疑楼主是否完整看过datasheet。
奇怪沒看到原理图,倒是看到两隻毛毛虫。
用芯片必须详读文件。
本帖最后由真实科于2015-5-1823:01编辑
再放一下原理图,栅极电阻是5欧,不是1K。
图中错了。
。
如果是产品这图问题肯定很大,然而很多人用简易的的3525外围加功率管IRF3205也能做个像样的推挽。
。

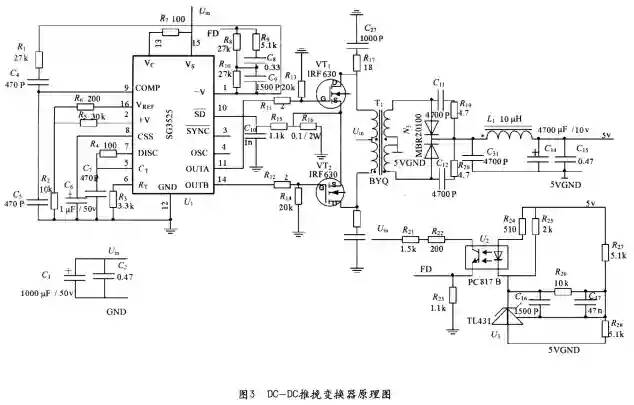

实际上,我是按照这个图改的。
king5555发表于2015-5-1822:46
奇怪沒看到原理图,倒是看到两隻毛毛虫。
用芯片必须详读文件。
毛毛虫是嘛?……
真实科发表于2015-5-1822:52
再放一下原理图,栅极电阻是5欧,不是1K。
图中错了。
。
如果是产品这图问题肯定很大,然而很多人用简易的的...
此图有从光耦来的FD信号,你那图中没有。
要3525产生振荡,根本不必接功率管,只要给3525加电,CT引脚用示波器看到近似三角波,即为已经产生振荡。
maychang发表于2015-5-1901:40
此图有从光耦来的FD信号,你那图中没有。
要3525产生振荡,根本不必接功率管,只要给3525加电,CT引脚用...
FD信号只是反馈,跟芯片振荡部分是否工作没什么关系吧,看pdf中反倒是:不震荡,就没有输出的。
我很久以前也做过这种逆变器,当时只是做来给电容充电。
3525的反馈,环路补偿什么的通通没加,输出直接接功率管,照样还是能正常工作的,这次都加上了反而不工作。
。
这么说吧,我的图问题就是没有输出了,测得振荡器并未工作。
版主,我该咋改进?
真实科发表于2015-5-1907:10
FD信号只是反馈,跟芯片振荡部分是否工作没什么关系吧,看pdf中反倒是:不震荡,就没有输出的。
我很久...
芯片只要RT和CT引脚上有电阻电容,死区控制引脚(放电引脚,※脚)联接好(只需要用到5、6、7这三引脚),加电,检查CT引脚是否有近似三角波波形。
若无,查查你的3525芯片是否假货。
maychang发表于2015-5-1912:40
芯片只要RT和CT引脚上有电阻电容,死区控制引脚(放电引脚,※脚)联接好(只需要用到5、6、7这三引脚),加...
今儿上午查到了,我短接那个死区电阻,定时电容引脚就出现了三角波。
按理论讲,我通过计算250欧是足够IC正常工作的。
。
也有一些PDF指出此电阻范围是0-500欧,难道是资料错了?
我喜欢楼主的这种混血示波器,CRT的波形肉肉的很性感,很讨厌纯数字的示波器。
楼主这个软驱怕都生锈了吧
死区电阻,大了没振荡,计算上限值不可靠,厂家不同差异很大。
我上回做几百片板子,家里床买的3525,220欧停振,后来直接用75欧,在误差放大器上限幅进行死区控制
PowerAnts发表于2015-5-1921:38
我喜欢楼主的这种混血示波器,CRT的波形肉肉的很性感,很讨厌纯数字的示波器。
楼主这个软驱怕都生锈了吧...
数字读出示波器。
要是能按暂停键就好了。
PowerAnts发表于2015-5-1921:41
死区电阻,大了没振荡,计算上限值不可靠,厂家不同差异很大。
我上回做几百片板子,家里床买的3525,220欧...
我这个3525死区电阻120就停振了。
楼·主我也做了一个,三角波是有的,但是11、14引脚没有任何输出,三角波的频率为156k
干货,来学习一下。
