如标题
都是隔离电源：
反激小功率段。
。
。
正激稍微大一些。
。
。
二者磁芯的利用率都相对较小，所以都没有太大功率的应用，中大功率的基本采用推挽，全桥，半桥，。
。
。
。
等等（隔离电源）
反激输出需要续流二极管，正激不需要，对吗？
都要二极管。
反激靠磁心储能传递能量，正激靠互感。
正激可以做到占空比接近100%，反激不可以。
反激变压器储存能量，类似于电感，而正激不储存能量，是真正的变压器，反激是在MOS关断之后次级二极管才会导通，而正激是在MOS导通时次级二极管导通，反激没有续流二极管，正激需要续流二极管，反激受漏感限制无法制作大功率，正激功率主要受限于绕组截面积
正激的东西多，需要续流二极管和续流电感，最大功率大于反激的。
正激为什么要续流二极管
4楼、5楼正解
son_peigen发表于2015-1-317:00
正激为什么要续流二极管

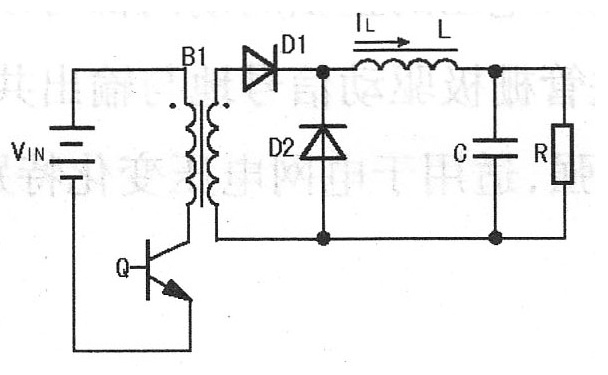

见下图，D2就是续流二极管，如果没有续流二极管，你想一下会出现什么情况，根据正激和电感电流不能断续的原理，在MOS导通时，D1导通，在MOS关断时，D1截止，如果此时没有D2续流的话，电感左边会变的很负，有了D2，电感左边电压只会比D2低一个二极管压降，续流二极管的作用就是保证电感电流连续，避免出现不可接受的尖峰电压，起到一个钳位的作用
有道理，非常感谢！:handshake
顶一下。
。
。
。
就是一个很大的di/dt吧
学习
yytda发表于2015-1-708:23
见下图，D2就是续流二极管，如果没有续流二极管，你想一下会出现什么情况，根据正激和电感电流不能断续的...
如果没有D2续流二极管，会不会出现输出有规律的波动
反激一般功率做不大，一般是100w以内。
相对来说结构更加简单，成本更低，
