有哪位高手介绍款+5V转-5V的芯片啊,目前我用的是LT1611CS5,此芯片是商业级的,需要一款工业级的芯片,输出电流>100mA,输出电压纹波<20mV。
另有一款MAX889TESA,按照datasheet中的参考电路搭建电路,发现工作不正常,输出电压不对,输入端也收到了影响,出现周期为4ms的波动,哪位大侠用过还请给予指点一二啊。
输出纹波<20mV,这个一般的电荷泵都无法满足啊

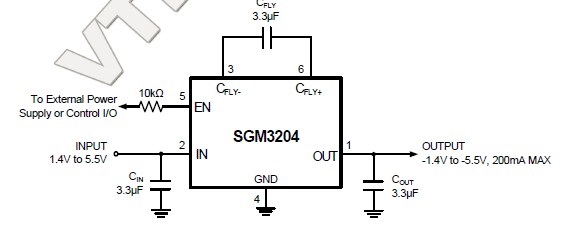

楼主可以看下SGM3204:
SGM3204输出纹波典型值是30mV:
SGM3204.pdf(298.06KB,下载次数:148)2014-9-1814:04上传
点击文件名下载附件
yanwen217发表于2014-9-1814:04
SGM3204输出纹波典型值是30mV:
好东西啊,不错;
价格大概多少啊
我记得电荷泵的转换器有内部带稳压的芯片来着··
mmuuss586发表于2014-9-1819:37
好东西啊,不错;
价格大概多少啊
散买的价格不到1.5RMB,具体批量价格要看订单量,弹性比较大
yanwen217发表于2014-9-1909:41
散买的价格不到1.5RMB,具体批量价格要看订单量,弹性比较大
:)
那不错,纹波也能接收;
昨天看了下,3个电容全用10uF,纹波还是比较小的;
mmuuss586发表于2014-9-1912:31
那不错,纹波也能接收;
昨天看了下,3个电容全用10uF,纹波还是比较小的;
...
要不给您寄10颗备用,站内给我下邮寄地址。
电容用陶瓷贴片电容,最好低ESR的
MC34063
yanwen217发表于2014-9-1813:56
输出纹波
不错嘿嘿
7660
我用1611,输出纹波怎都>40mv
很多buck芯片都可以
yanwen217发表于2014-9-1912:44
要不给您寄10颗备用,站内给我下邮寄地址。
电容用陶瓷贴片电容,最好低ESR的...

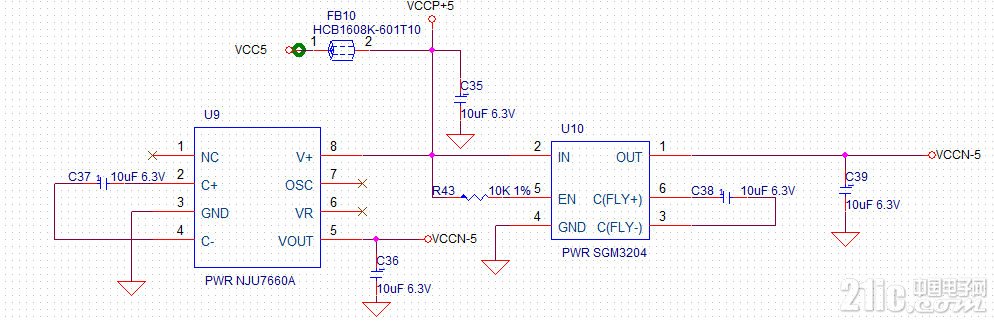

我用的SGM3204,后端接正负5V的运放,不知道怎么回事,上电的时候总是烧掉运放,难道买的假的?运放电流应该达不到200mA的啊
tgwfcc发表于2017-11-317:49
我用的SGM3204,后端接正负5V的运放,不知道怎么回事,上电的时候总是烧掉运放,难道买的假的?运放电流...
你是不是5V的运放电源用了+/-5V?
本帖最后由tgwfcc于2017-11-320:18编辑
戈卫东发表于2017-11-318:26
你是不是5V的运放电源用了+/-5V?
不是,正负5V的电源。
之前用78L05和79L05搭的不行。
12V输入,输出正负5V不行。

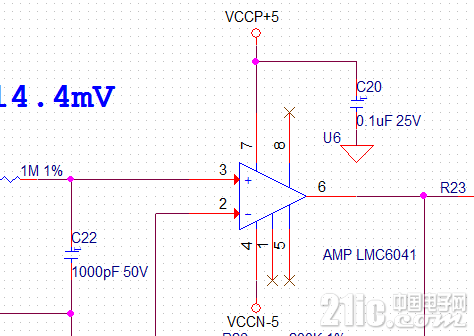

有两个正负5V的运放,接上LMC6041电源就短路,不管单独接还是都接。
tgwfcc发表于2017-11-318:39
不是,正负5V的电源。
之前用78L05和79L05搭的不行。
12V输入,输出正负5V不行。
有两个正负5V的运放,接上LM...
从哪里弄的SGM3204?网上基本就没有真货!
先断开,看-5V的驱动能力是否正确,可以用电阻直接对地测试看
yanwen217发表于2017-11-322:26
从哪里弄的SGM3204?网上基本就没有真货!
先断开,看-5V的驱动能力是否正确,可以用电阻直接对地测试看...
明白了,谢谢,不是在网上买的,找贸易商买的
本帖最后由tgwfcc于2017-11-410:55编辑
yanwen217发表于2017-11-322:26
从哪里弄的SGM3204?网上基本就没有真货!
先断开,看-5V的驱动能力是否正确,可以用电阻直接对地测试看...

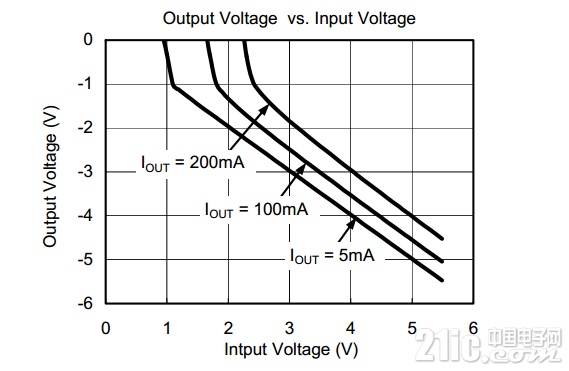

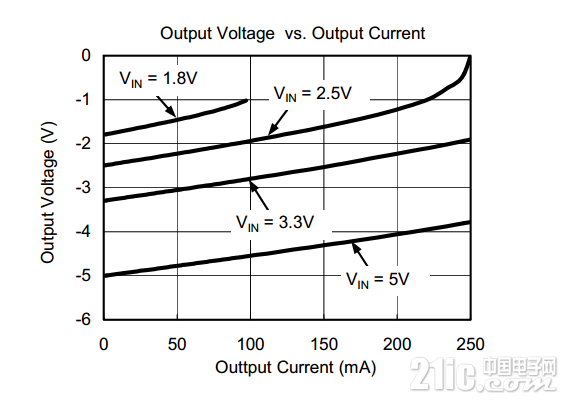

刚看了下SGM3204的手册,发现输入+5V,输出-5V的情况下,电流没有多少啊?
负载我接了27欧姆的电阻,电流理论在185mA,实际只有140mA,电压降到了-4.3V。
我发现这些+5V转-5V的电荷泵,手册上的输出电压和电流根本做不到-5V输出有几十mA电流呢?
像上边的SGM3204,还有NJU7760A。
