RT
近似等于Pd=IoutXRds^2
shuiqinghan2012发表于2015-9-2909:44
近似等于Pd=IoutXRds^2
你的是计算恒定直流。
这个是开关状态的,不能这么算的吧?
算不到功耗,就不知道怎样选型?
@lyjian

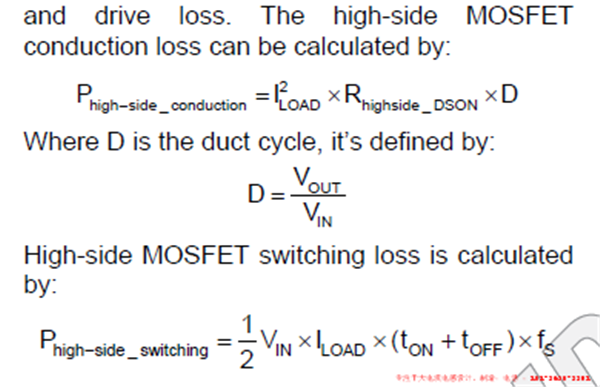

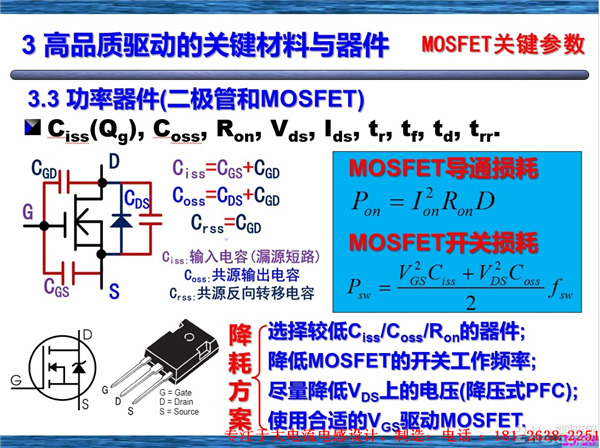

导通损耗+开关损耗
规格书中一般有参考公式,参考即可
YEO发表于2015-9-2909:59
你的是计算恒定直流。
这个是开关状态的,不能这么算的吧?
是的,所以最大也不会比这个大,选型时可参考,精确计算用不到
shuiqinghan2012发表于2015-10-809:52
是的,所以最大也不会比这个大,选型时可参考,精确计算用不到
最大可能会比这个大的多。
有时开关损耗要比要比导通损耗的得多。
lyjian发表于2015-10-812:36
最大可能会比这个大的多。
有时开关损耗要比要比导通损耗的得多。
开关损耗是因为工作在放大区,开关损耗很大,那你的方波上升沿和下降沿也太慢了吧?一般情况下若可以确定开关工作在开关状态,这个损耗虽说大,但也不至于太影响,在高边驱动是常常会出现关/开工作在线性区,导致不完全关断,这个损耗才大,通常会烧掉MOS。
shuiqinghan2012发表于2015-10-819:49
开关损耗是因为工作在放大区,开关损耗很大,那你的方波上升沿和下降沿也太慢了吧?一般情况下若可以确定...
明显的外行人
lyjian发表于2015-10-820:03
明显的外行人
好吧,你问题高级……
把MOSFET的电流和电压波形测出来两者叠加起来的那种波形通过积分方式算出开通和关断来计算损耗
实际操作才是重要再多的理论实际并不一定能得出自己想要的我们这些做电源的不实际动手做再多的理论知识也没用一看到那些公式就觉得只会纸上谈兵打个比方拿电源系统稳定分析输出交叉率问题我看很多人用了很多公式去解决问题有时反而得不到自己想要的实际从电源着手加上经验和自己的理论知识比那些
高级模式
BColorImageLinkQuoteCodeSmilies@朋友公式好多了
最讨厌那种喜欢用公式忽悠人的人
之前是积分算法和平均算法是有差别的虽然功耗计算属于简单类的但是对以后估算开关电源的损耗有所帮助什么都要尝试
还有你上次讲的那个2极管的问题一般2极管最高温度是150度这是在最高周围温度是50度情况下但是它是有使用率的一般是85%也就是127.5度
理论上的公式还是有指导意义的。
动手的时候会有一个大致的方向感。
