许多工程师需要验证他们的产品在不同工作温度条件下的性能。
迄今为止,极限温度测试要求工程师在非指定温度范围内使用探头,从而会损坏探头。
无论是有源还是无缘探头,大部分探头具有指定的工作温度范围,从0至50摄氏度。
新型Agilent N2797A极限温度有源探头可在更宽泛的温度范围(-40至85℃)内工作,且不会受损。
工程师能够在温度舱内使用探头和探测附件,探头适配夹和示波器位于温度舱外。
可靠性温度测试在电子设计流程中非常重要。
它有助于在早期检测产品故障;确定合理的校准/保修时间;了解产品在极端温度条件下的长期性能。
电子行业把温度划分为三个等级。
首先是所谓的标准范围或商用级,在0℃至+40℃范围内产品可以获得全面的质保。
–45℃至+80℃是一个更严苛的温度范围,通常用于消费电子产品的极限测试。
最后是极限温度范围,通常用于军事、汽车和航空航天行业,范围为–55℃至+150℃。
在对电子产品执行环境测试时,测试工程师通常面临着一个困境:探测系统必须能够像产品一样适应严峻的环境条件。
例如,车载设备的强化寿命测试需要在-55℃至+150℃温度范围内进行。
迄今为止,极限温度测试要求工程师在非指定温度范围内使用探头,从而会损坏探头。
无论是有源还是无缘探头,大部分探头具有指定的工作温度范围,从0至+50℃。
同轴电缆介质材料的热膨胀会使这些常规探头受损。
塑料外壳在+60℃以上的温度就会开始变形。
随着温度向极限范围靠拢,有源探头放大器的频率响应开始下降。

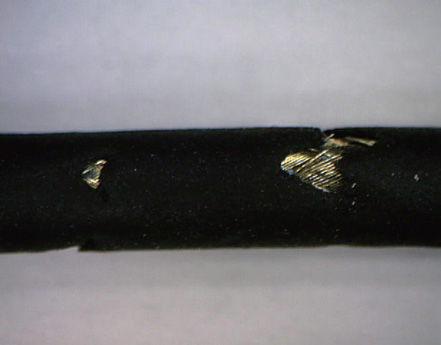

图1显示了在高温老化测试之后,普通同轴电缆的外部屏蔽出现故障。
图1:在120℃高温下完成了环境测试,常规探头受损。

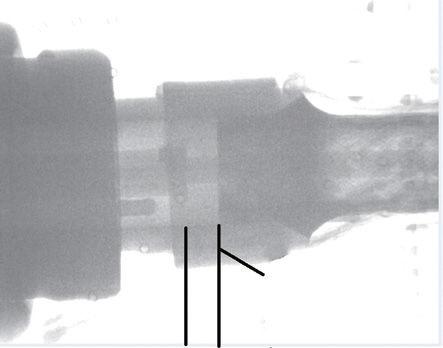

图2显示了在环境舱内进行多次热循环之后,对探头连接器进行X光纤检测。
同轴电缆中的介质材料会收缩,把中心探针从插座中拔出。
这种降级最终会引起直流不连续性。
图2:热循环引起的探头连接器故障。
与其在环境舱内放入脆弱的探头,测试工程师往往使用延长电缆连接目标和示波器。
然而,这种方法存在严重不足。
首先,它极大地限制了带宽,由于延长输入电缆的寄生电感和电容还会引起非平坦频率响应。
典型地线的电感是1nH/mm.一米长的延长线会在探测路径中产生大约1μH感抗,从而导致测量带宽低至几kHz范围。
另一个问题是电磁耦合所引起的信号失真越来越明显。
延长线越长,耦合路径也就越长。
随着设计复杂程度的加深,电磁噪声源密度也在提高。
延长线的功能类似于接收天线,能够有效地在测量路径中耦合电磁噪声。
最后,延长线还会给被测电路增添额外的负载。
有时候,这种负载太过明显。
例如,典型FR4 50Ω同轴电缆具有20pF/米的负载。
对于高阻抗电路,过高的负载会使信号严重失真,从而引起功能故障。
工程师可选择低成本、高阻抗的无源探头。
无源探头的输入阻抗通常为10 MΩ,电容负载是10至15 pF.其负载效应低于采用延长线的常规探头。
然而,其带宽通常限制在500 MHz,端接示波器的1 MΩ输入时。
目前电子设计中的大多数应用要求更高的带宽。
传统无源探头的工作温度范围是0至+50℃,通常无法满足强化寿命测试的测量温度要求。
为应对这种测量需求,要求使用带附件的有源探头,以满足带宽要求和严苛的测试条件。
为此,安捷伦提供业界首款低成本、高阻抗的输入有源探头解决方案。
Agilent N2797A极限温度单端有源探头允许工程师直接把坚固的探头放入环境舱,从而使测试点和第一个放大器之间的信号路径保持在最低水平。
寄生电感(一般低于几nH)和探头负载(一般低于1pF)降至最低,使得探测带宽高达1.5 GHz.探头配有特定的高温同轴电缆、高温硅橡胶皮套和坚固的探头放大器,可在-40℃至+85℃范围内操作,能够满足大多数商业和工业级电子环境测试的要求。

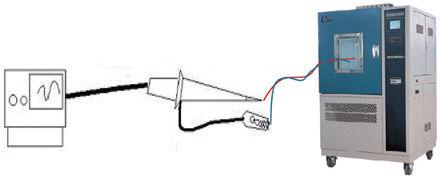

图3:探头的输入特征会随着延长线而显著变化,因而使用延长线会产生严重的测量精度问题。

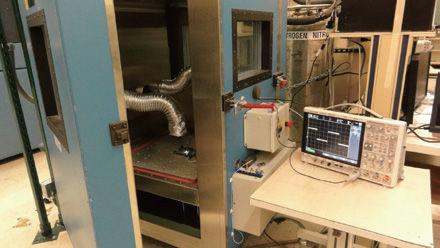

图4:N2797A极限温度有源探头应用在环境舱内,在极端条件下进行可靠的测量。
探头经验证可以长期提供高温稳定性。
图5显示了不同温度范围内的频率响应。
图6显示了在6个月内,温度为+90℃时的探头稳定性。
N2797A还具有一些出色特性:1 MΩ输入阻抗可将直流负载降至最低;2米长的电缆可以扩展至环境舱;多种坚固探头附件支持各种使用模型和Agilent AutoProbe接口,以便简化操作。
这种探头非常适合在设计中需要进行环境测试的研发或测试实验室,尤其适合从事半导体、计算机、无线、汽车和消费性电子产业的工程师,他们需要在极限温度范围内验证和表征设计。

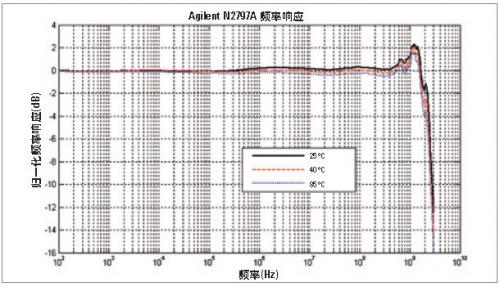

图5:N2797A在不同温度下的频率响应。

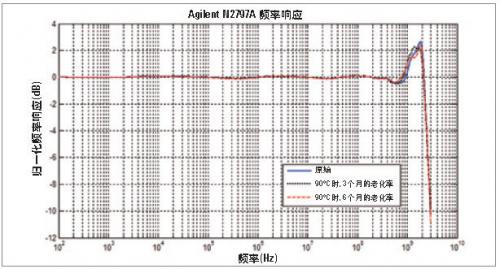

图6:N2797A在6个月内,+90℃温度下的频率响应。
