小弟最近在做基于TOP267eg的反激开关电源,出现了一些问题,请教一下论坛里的前辈大神。

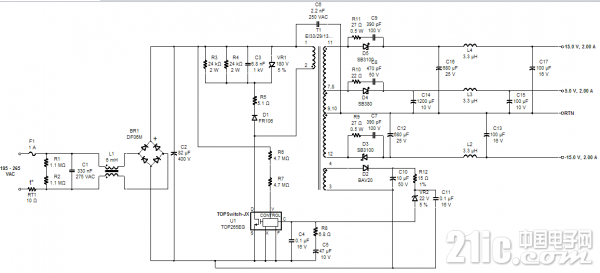

下图是我的电源电路原理图,出现的问题是:top芯片一直在重启,由示波器测得C引脚波形为4.7V到5.8V之间变化,是数据手册里所提到的自重启的波形特征。
这样的反复的自重启,导致TVS烧掉。
电路不能正常的工作。
请教各位如何解决这个问题。

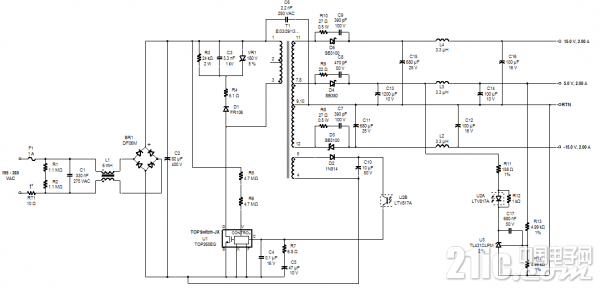

另外,我也采用如下的电路,次级反馈改成初级反馈,依旧重启,是不是问题出在初级?应该是什么出了问题?谢谢各位。
IC电源内阻太高无法维持震荡
次端有“短路”现象!…
图太小参数看不清
jjjyufan发表于2015-12-1511:21
图太小参数看不清
这张看得请吗,前辈。
