本帖最后由七月七七于2014-7-1110:40编辑
客户要求做这样一个充电产品，条件如下，求推荐合适的芯片
输入DC10V~90V，输出DC5V，误差±1%
最大输出电流：3A
转换效率：最高96%
输出纹波：<30mV
效率还有最高限制？
麻烦告诉一下最低效率要求。
xg3469发表于2014-7-1110:54
麻烦告诉一下最低效率要求。
效率要求在90%左右，这个压差比较大，觉得90%可能都比较困难
这等神器不好找电流那么大效率那么高是没有的
可以考虑分2级或者多级来实现，单独的一个芯片难以解决吧。
youluo235发表于2014-7-1113:18
可以考虑分2级或者多级来实现，单独的一个芯片难以解决吧。
我想也是至少两级变压，先降到24V或者12V，第一个降压是否有合适的推荐呢
自己去凌特找找吧。
也许你运气好。
3843浮驱BUCK非常合适，不过磁环要用两个绕组才行
七月七七发表于2014-7-1113:25
我想也是至少两级变压，先降到24V或者12V，第一个降压是否有合适的推荐呢...
2级？
那至少2个指标达不到了
1最低输入电压
2效率
jjjyufan发表于2014-7-1113:40
2级？
那至少2个指标达不到了
1最低输入电压
好吧，我又顾到后面顾不到前面了
效率方面跟客户沟通过，说明很难达到他想的，客户基本接受了。
另一个也在跟客户沟通，对于高耐压和大电流，要取舍和平衡。
想着如果电流做到1A左右（说是给手机充电，觉得没必要那么大电流）应该能找到合适的片子。

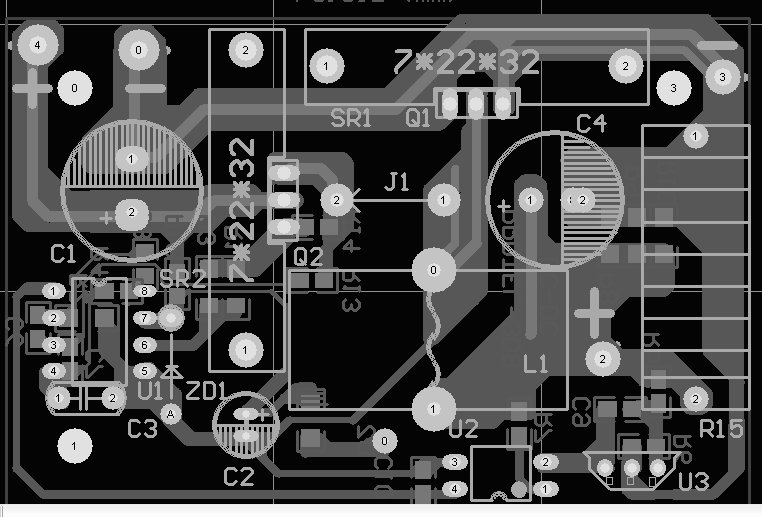

3843浮驱BUCK啊兄弟，10A电流也照样做啊，下图是我之前做过的一款产品，你可以参考一下
yytda发表于2014-7-1114:16
3843浮驱BUCK啊兄弟，10A电流也照样做啊，下图是我之前做过的一款产品，你可以参考一下
...
兄弟，能求原理图看看么
PS：真心建议，坛子里能标明男女啊
七月七七发表于2014-7-1114:28
兄弟，能求原理图看看么
PS：真心建议，坛子里能标明男女啊
如果你懂浮驱BUCK的话，我刚才发的这个PCB图你一看就懂，如果你不懂BUCK的话，就算给你原理图你也还是看不懂，况且我画板子从来不画原理图，你还是不要幻想用一个内置MOS的IC来做了，达不到那么高的输入电压的，万能的3843加外置MOS才是王道，磁环要用两个绕组，一个输出，一个给IC供电
看看LM5116试试，其他条件都可以满足你的。
但是唯有效率不能满足。
。
。
。
。
同是buck.
yytda发表于2014-7-1114:34
如果你懂浮驱BUCK的话，我刚才发的这个PCB图你一看就懂，如果你不懂BUCK的话，就算给你原理图你也还是看...
好吧，菜鸟努力学习
youluo235发表于2014-7-1114:40
看看LM5116试试，其他条件都可以满足你的。
但是唯有效率不能满足。
。
。
。
。
同是buck....
谢谢
七月七七发表于2014-7-1114:52
好吧，菜鸟努力学习
那些专用的IC，要么是价格贵的离谱，要么是采购不易，都不如3843这一类的IC方便，除非是做那种超小体积的模块产品，之前我做的12至60V转12V60W的电源还有转5V的电源，刚开始也是苦苦寻找那些专用的IC，结果让我大失所望，所以我就用了3843来做，用了之后才发现还真是好用，效率高，电流大，电路简单，这就是优点，但平时工作中很多人都说3842之类的IC太老，不屑于用这类IC，其实是自欺欺人，正所谓是万变不离其宗，只要会用，什么样的IC都照样做出好电源
七月七七发表于2014-7-1114:52
好吧，菜鸟努力学习
那些专用的IC，要么是价格贵的离谱，要么是采购不易，都不如3843这一类的IC方便，除非是做那种超小体积的模块产品，之前我做的12至60V转12V60W的电源还有转5V的电源，刚开始也是苦苦寻找那些专用的IC，结果让我大失所望，所以我就用了3843来做，用了之后才发现还真是好用，效率高，电流大，电路简单，这就是优点，但平时工作中很多人都说3842之类的IC太老，不屑于用这类IC，其实是自欺欺人，正所谓是万变不离其宗，只要会用，什么样的IC都照样做出好电源
充电都是控制电流,随着充电时间增加,充电电压也随着增加,
因此充电电压不是固定不变的,因此电压精度更加不用1%的误差,且少于<30mV的波纹
如果这个开关电源直接接到电池,根本就不用1%精度
再把问题想得深入一点,这个开关电源不是直接接到电池,而是经过充电管理芯片,再给电池充电,一般充电管理芯片都是宽电压的,也根本不用1%精度
再把问题想得深入一点,假设有充电管理芯片,并且这个充电管理芯片是单片机之类的,需要高精度的电压,防止程序跑飞,需要稳定工作.如果情况确实是这样,加一个LDO的芯片,再给单片机工作,然后把开关电源电压的精度放宽10%,
这样比起制作5V1%精度的电源容易得多.
因此
结论1:不是楼主胡来的,就是楼主的客人胡来的
结论2:如果楼主的客人胡来的,帖子是楼主发表的,
楼主没有经过审核就发表出来,此时此刻就是楼主和楼主的客人都胡来的
结论3:无论如何,至少有一个家伙胡来
