做小家电的经常搞阻容降压,但发现会有偶尔烧限流电阻的情况,我们是用绕线39R的,电路板也烧黑了有时候,但电阻没烧坏电阻也烧黑了,是什么情况呢?阻值不增大的情况下电阻的温度应该不会上升的,电阻的环境温度70度左右。
现在想用电感取代电阻,不知道可否,应该用什么参数的?
改100R
jjjyufan发表于2015-11-2311:31
改100R
100R更不行,阻容降压的电流是恒定的,阻值大了发热更利害
改成10R左右的
比如我选工形电感10mh,线径是0.1mm的容易饱和不,工作电流90ma交流
没做过阻容降压,不太了解,阻容降压里面,容量和频率确定,容抗也就确定了,输出电流也就确定了,就算把电阻拿掉,也照样可以工作,但不知道可靠性如何?
如果不存在共电源线的问题,电容C1去0.68uf,改全波整流。
电容越大,冲击越大
39欧姆3w,应该足够了吧。
oldzhang发表于2015-11-2314:41
如果不存在共电源线的问题,电容C1去0.68uf,改全波整流。
电容越大,冲击越大
39欧姆3w,应该足够了吧。
...
主要现在电阻一个都不能坏
yytda发表于2015-11-2314:26
没做过阻容降压,不太了解,阻容降压里面,容量和频率确定,容抗也就确定了,输出电流也就确定了,就算把电...
不可靠的,电阻主要是防浪涌的,上电时CBB相当于短路
gdczy发表于2015-11-2315:51
不可靠的,电阻主要是防浪涌的,上电时CBB相当于短路
那把这个电阻换成一个冷态阻值为几十欧的热敏电阻,效果应该不错吧?
主要现在电阻一个都不能坏
全波整流,电容减小了一半,冲击小了,电阻少的概率就小多了
换桥堆,减电容,成本依旧很接近
应该选用热敏电阻吧,电流越大,电阻越小。
去寻找大功率的电阻

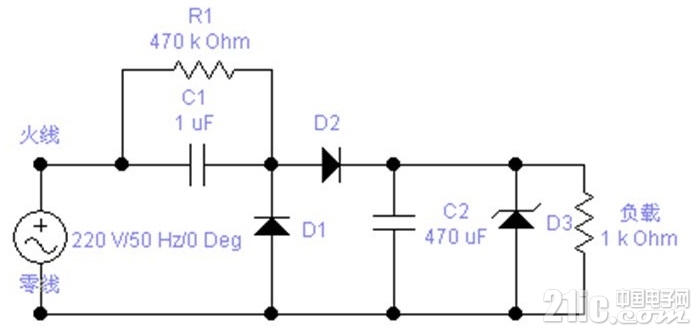

不用限流电阻不行吗??像下面这样:
不限流死的很难看,用NTC吧,成本比电感低得多
XIVN1987发表于2015-11-2409:38
不用限流电阻不行吗??像下面这样:
不是不行是不好
gdczy发表于2015-11-2311:46
100R更不行,阻容降压的电流是恒定的,阻值大了发热更利害
谁说阻容降压电流是恒定的?
caoenq发表于2015-11-2414:54
谁说阻容降压电流是恒定的?
阻容降压电流应该算是恒定的.
电阻的的电抗要求要远小于电容的电抗.所以电阻对电流的影响很小.
电阻的作用是防冲击.
电阻是假线绕电阻吧
我做了很多,没有收到客户反馈过烧电阻,不知道是客户没说还是怎么回事
